Описание
- Назначение изделия

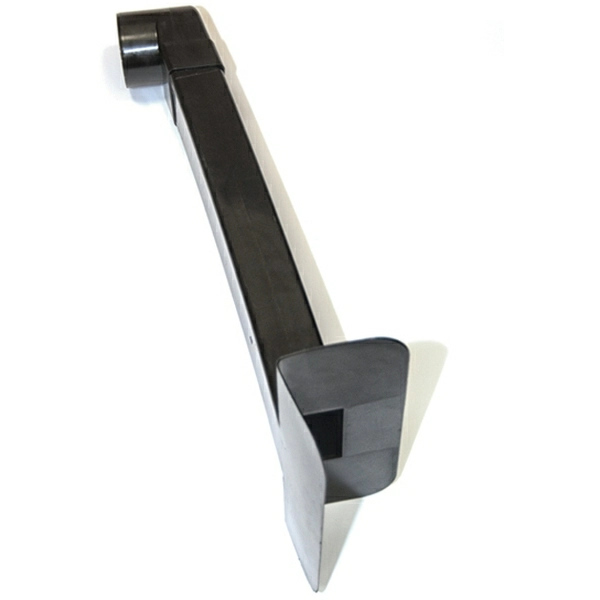

Воронка кровельная (парапетная) ТП-01.П.ПП – воронка для организации внешнего водостока через балконы и парапеты на пониженных участках кровли. Воронка имеет квадратное сечение отводящей трубы и изготавливается из морозостойкого полипропилена, который обеспечивает высокую надежность и стойкость к воздействиям внешней среды на кровле. Воронка поставляется без листвоуловителя.
Парапетные воронки используются при строительстве и реконструкции зданий и сооружений. Применяется в плоских кровлях из битумных и полимерно-битумных рулонных материалов с внешним водостоком через балконы и парапеты кровли.
- Технические характеристики
- сырье для корпуса воронки и отвода углового – модифицированный полипропилен;
- длина отводящей трубы – 560 мм;
- диаметр отвода углового – 100 мм;
- пропускная способность, не менее – 8 л/с;
- температура окружающей среды – от -50 °С до +90 °С;
- температура отводимой жидкости, не более – +85 °С;
- масса нетто, не более – 0,93 кг;
- максимальная разрешенная нагрузка, не более – 150 кг;
- срок службы, не менее – 25 лет.
Воронки не подвержены коррозии, имеют хорошие механические свойства и могут использоваться во всех климатических зонах РФ.

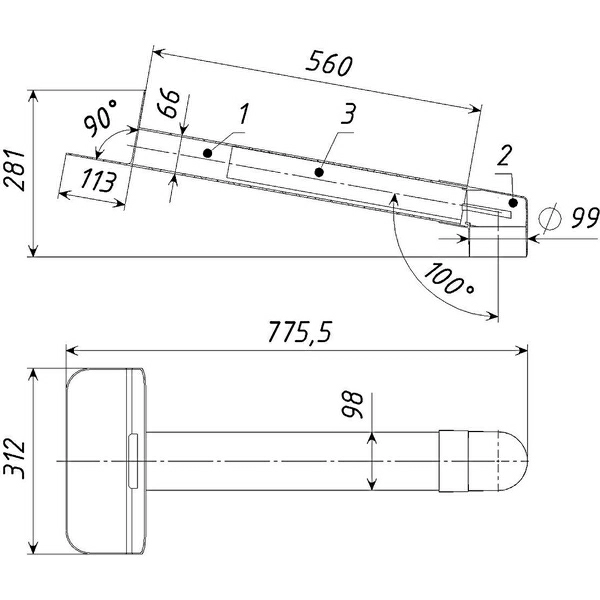

Основные размеры приведены на рис. 1.
- Состав изделия и комплектность

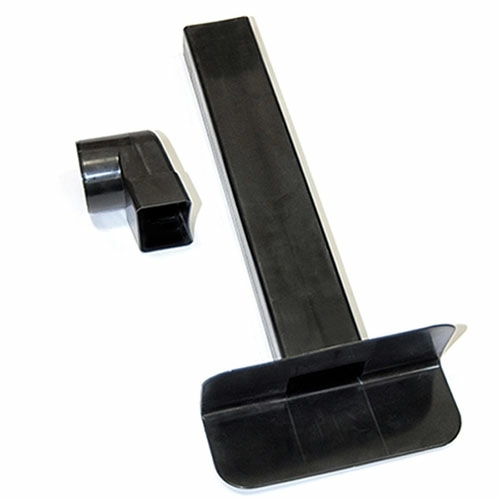

Настоящая воронка состоит из следующих деталей (см. рис. 1):
- Корпус воронки из полипропилена;
- Отвод угловой из полипропилена.
Партия воронок парапетных, поставляемая в один адрес, комплектуется паспортом и объединенным техническим описанием в соответствии с ГОСТ 2.601-2006.
Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.
- Устройство и принцип работы
Корпус воронки жестко крепится к несущей конструкции. Слой гидроизоляции (полимерно-битумный материал) клеится или наплавляется на корпус приемной воронки. Угловой отвод воронки предназначен для соединения с водосточными трубами диаметром 100 мм. Основание парапетной воронки вплавляется между слоями кровельного материала и дополнительно фиксируется к основанию. Использование полимеров с высокой теплостойкостью позволяет вплавить фланец воронки обычной кровельной горелкой, без деформации водоприемной чаши. Парапетные воронки могут устанавливаться в кровлю безогневым способом на герметизирующую мастику.
- Техническое обслуживание
Изделие должно эксплуатироваться по назначению. Воронки парапетные нельзя использовать при температурах, неоговоренных в техническом паспорте.
- Условия хранения и транспортировки
Изделия не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
При железнодорожных и автомобильных перевозках изделия допускаются к транспортировке только в крытом подвижном составе. Обращаться с товаром с соответствующей осторожностью, избегая ударов и вмятин.
Изделия должны храниться в упаковке предприятия-изготовителя.
- Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие воронок парапетных требованиям ТУ 5263-002-95431139-2010 при соблюдении условий эксплуатации, транспортирования и хранения, изложенных в «Технических условиях».
Гарантийный срок на воронку составляет 12 месяцев со дня продажи.
Гарантия распространяется на все заводские и конструктивные дефекты. Данная гарантия не распространяется:
- на повреждения, возникшие в результате монтажа неквалифицированным персоналом, или с нарушением требований настоящего паспорта;
- при наличии повреждений в результате ударов, а также других механических или температурных повреждений.
Размеры: 65 x 100 мм
Длина патрубка: 550 мм
Материал: ПП
Цвет: черный
Комплектность: Парапетная воронка с угловой отводом 90°
Описание: Парапетная воронка ТП-01.П.ПП предназначена для отвода воды через кровельные или балконные парапеты. Применяется на плоских кровлях, балконах и террасах при использовании полимерно-битумной гидроизоляции.
