Гидрошпонки

Гидрошпонки выбирают по виду строительного шва, положению профиля в конструкции и расчетным перемещениям. Для деформационного шва применяются серии ДВ, ДО, ДЗ и их специальные варианты, для технологического шва бетонирования — ХВ и ХО; ремонтные, мембранные и инъекционные исполнения решают отдельные задачи.

Как читать тип гидрошпонки до выбора размера

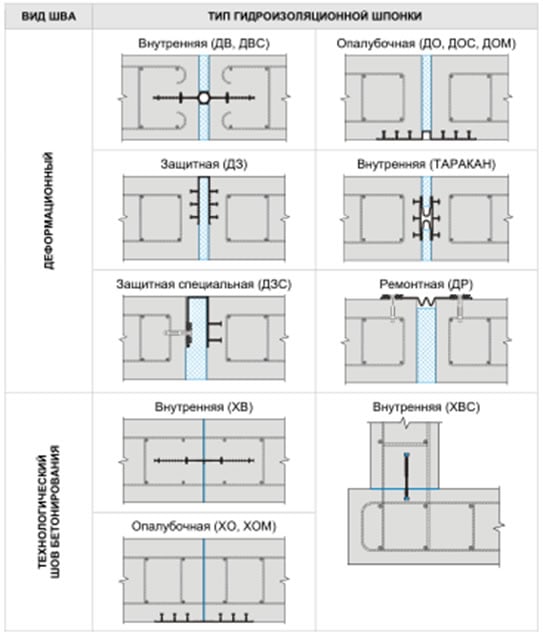

Первая развилка — деформационный или технологический шов. Затем определяют способ установки: внутренняя шпонка остается в теле бетона, опалубочная ставится по границе бетонирования, защитная закрывает торцевую часть узла, а ремонтная рассчитана на восстановление уже существующей конструкции.

ТР 186-07, п. 2.2 прямо разделяет шпонки по области применения: ДВ/ДВС, ДО/ДОС/ДОМ, ДЗ/ДЗС и ДР относятся к деформационным швам, ХВ и ХО — к технологическим швам бетонирования. Поэтому совпадение ширины профиля еще не означает взаимозаменяемость серий.

Что проверить в маркировке и характеристиках

После выбора типа смотрят не один размер, а весь набор параметров. Для деформационных серий особенно важны допустимые сжатие, растяжение и сдвиг, для всех шпонок — давление воды, материал и способ стыковки.

• Ширина шва. В ДВ-320/20 число 320 означает ширину шпонки, 20 — ширину деформационного узла. У этой позиции допустимы сжатие 12 мм, растяжение 30 мм, поперечный сдвиг 30 мм и продольный 15 мм.
• Рабочий шов. ХВ-320 — внутренняя шпонка для технологического шва бетонирования; в карточке указано давление воды 0,88 МПа.
• Защитная серия. ДЗ-140/50-4/35 рассчитана на деформационный узел 50 мм; допустимые перемещения достигают 40 мм на сжатие, 150 мм на растяжение и 130 мм на поперечный сдвиг.
• Специальная функция. Буква И в сериях ДОИ и ХВИ означает каналы под инъекционные шланги, Н в ДОН и ХВН — каналы под набухающие профили, М в ДОМ, НОМ и ХОМ — работу совместно с гидроизоляционными мембранами.
• Ремонт. ДР и ТАРАКАН подходят для восстановления герметизации; ТАРАКАН-120 имеет ширину 120 мм и допускает сжатие 15 мм и перемещения до 40 мм по растяжению и сдвигам.

Типичная ошибка — выбирать профиль по одной ширине шва. Например, для узла 50 мм есть ДВ, ДО, ДЗ и специальные исполнения, но они занимают разное положение в конструкции и по-разному воспринимают перемещения. Сначала тип и схема установки, потом размер.

Как посчитать метраж гидрошпонки

Количество считают по длине швов на чертежах, а не по площади бетонной конструкции. Если суммарная длина участков составляет 64 м, при расчетном запасе 5 % на подрезку и стыки получится 64 × 1,05 = 67,2 м.

Шпонки на сайте продаются погонными метрами; у ПВХ-П часто указаны бухты 20 м, у ХВ встречается длина 30 м. При комплектовании целыми бухтами выбранный тип переводят в его фактическую длину упаковки. Сравнивать стоимость погонного метра имеет смысл только между шпонками одного назначения и близких расчетных характеристик.

Вопросы по подбору

ДВ и ХВ можно заменить друг другом?

Нет. ДВ предназначена для деформационного шва, ХВ — для технологического шва бетонирования. Это разные сценарии по ТР 186-07, п. 2.2.

Что важнее: ширина шпонки или давление воды?

Оба параметра проверяют вместе с допустимыми перемещениями. У ДВ-320/20 ширина 320 мм сочетается с давлением 0,80 МПа и конкретными пределами сжатия и сдвига, поэтому одного габарита для выбора недостаточно.

Когда нужны серии с индексами И, Н и М?

И выбирают, когда в профиле нужны каналы под инъекционные шланги; Н — под набухающие профили; М — для сопряжения с гидроизоляционной мембраной. Эти функции задаются конструкцией узла, а не желанием увеличить надежность обычной шпонки.

Что выбрать для уже выполненного деформационного шва?

Для восстановления герметичности смотрят ремонтные исполнения ДР и ТАРАКАН, а не внутреннюю шпонку, которую следовало забетонировать при устройстве конструкции. Точный вариант выбирают по геометрии существующего узла и расчетным перемещениям.

Куда перейти по типу шпонки

• Деформационная внутренняя: ДВ и ДВС; специальная опалубочная — ДОС.
• Деформационная опалубочная: ДО, для мембраны — ДОМ, с инъекционным каналом — ДОИ, с набухающим профилем — ДОН.
• Защитная и ремонтная: ДЗ, специальная ДЗС, ремонтная ДР и ТАРАКАН.
• Технологический шов: внутренняя ХВ, с инъекционным каналом ХВИ, с набухающим профилем ХВН, опалубочная ХО, специальная ХОС, мембранная ХОМ.
• Специальные узлы: мембранная опалубочная НОМ, трехкулачковая ТК, для усадочного шва УВ, универсальная «Змейка» ТХЗ.
