Георешетка ГЕО ОР 20/15

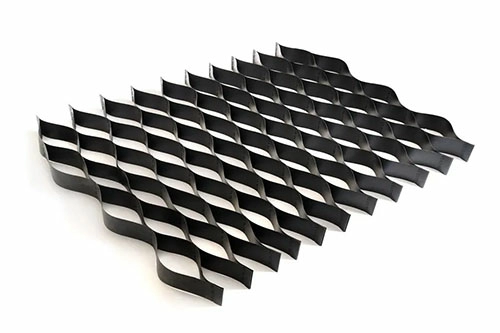

Объемные георешетки ГЕО ОР – это гибкая и в то же время прочная трехмерная конструкция, представляющая собой надежно скрепленные друг с другом термоультрозвуковым соединением пластиковые ленты из полимерного материала, формирующие ячейки одинакового размера, расположенные в определенной последовательности.

Характеристики:
Бренд
Единица измерения
м2

Цена за:

Расчет количества материала

Площадь упаковки: N/A
Расчетная площадь: N/A
381 руб.
В корзину

Цена:

Доставка

Срок и стоимость доставки рассчитает наш менеджер после оформления заказа!

Оплата

Узнать подробнее о доступных способах Оплаты

Не нашли нужный товар?

Позвоните нам, если на сайте не нашлось того, что вам нужно. Мы запросим всё необходимое у партнёров-производителей!

Бренд
Единица измерения
м2

Объемные георешетки ГЕО ОР – это гибкая и в то же время прочная трехмерная конструкция, представляющая собой надежно скрепленные друг с другом термоультрозвуковым соединением пластиковые ленты из полимерного материала, формирующие ячейки одинакового размера, расположенные в определенной последовательности. В сложенном виде георешетка объемная трехмерная представляет компактный модуль, удобный для хранения и транспортировки. Растянутые георешетки превращаются в ячеистую трехмерную конструкцию заданного размера и геометрических сочетаний. Уложенные в основании дорожного покрытия объемные георешетки образуют полужесткую конструкцию, укрепляющую основание за счет равномерного распределения нагрузок, увеличивая тем самым прочность и срок службы готовой дорожной поверхности.

Области применения:

  • Укрепление откосов земляного полотна и повышение эрозионной устойчивости;
  • Укрепление дорожных оснований различного типа;
  • Укрепление железнодорожных оснований;
  • Укрепление русел водотоков, берегов водоёмов (естественных, искусственных);
  • Строительство подпорных стен;
  • Укрепление мостовых конусов;
  • Защита обваловки трубопроводов;
  • Строительство площадок для экстремальных видов спорта.
  • Георешётка.Технические характеристики и эксплуатационные свойства:

  • Объемные георешётки изготавливаются из прочного полиэтилена со стабильным молекулярным составом;
  • Ячеистая геосинтетики имеет равномерную структуру, материал прочен и в то же время гибок;
  • Полимерные георешетки, производства группы компаний «Миаком», имеют усиленный сварной шов;
  • Решетки ГЕО ОР выпускаются в трех типоразмерах ячеек (200×200 мм, 300×300 мм, 400×400 мм) и трех вариантах толщины лент (1,35 мм, 1,50 мм и 1,80 мм);
  • Текстурированная (шероховатая) поверхность полимерных лент георешётки способствует улучшению трения между заполняющим материалом и стенками ячеек решетки, что особенно актуально при использовании мелкого заполнителя или бетона;
  • Решетки устойчивы к большинству возможных негативных факторов среды (осадки, ультрафиолет, перепады температур и т.д.);
  • Полимеры не гниют и не подвергаются порче с годами, обеспечивая георешётке ГЕО ОР продолжительный срок службы без необходимости ремонта и замены.
  • Перфорированные объемные георешетки и их отличительные особенности:

    Трехмерные геосинтетические материалы гибкой структуры могут иметь неперфорированные и перфорированные стенки ячеек. Использование материала с перфорированными стенками более целесообразно в сочетании с крупным заполнителем, а также перфорированные георешетки рекомендуется применять для стабилизации дренируемых грунтов.

    Основные преимущества использования перфорированной георешетки:

  • перфорация обеспечивает более тесную взаимосвязь стенок решетки и заполняющего материала, позволяя выполнить усиление дорожного основания более эффективно за счет уменьшения пустот в зоне соприкосновения заполнителя с материалом;
  • через перфорационные отверстия влага беспрепятственно проникает из одной ячейки в другую, предотвращая застой воды и равномерно распределяя ее, поддерживая работу дренажной системы;
  • применение перфорированной георешетки будет отличным решением при использовании в качестве заполняющего материала местного грунта или плодородного дерна с семенами растений;
  • корни растений смогут свободно проходить через перфорационные отверстия и, переплетаясь, создавать дополнительное армирование конструкции основания.
  • Технические характеристики:

    Марка объемной георешетки

    Высота ребра георешетки, мм

    Размер ячейки в растянутом виде (диагональ), мм

    Масса модуля, кг

    Габариты модуля в растянутом виде, мм

    Площадь одного модуля, м²

    ГЕО ОР 20.5 (П)

    50

    200*200

    11

    2440*6100

    14.88

    ГЕО ОР 20.7,5 (П)

    75

    17

    ГЕО ОР 20.10 (П)

    100

    23

    ГЕО ОР 20.15 (П)

    150

    34

    ГЕО ОР 20.20 (П)

    200

    45

    ГЕО ОР 30.5 (П)

    50

    300*300

    10

    3300*5600

    18.48

    ГЕО ОР 30.7,5 (П)

    75

    15

    ГЕО ОР 30.10 (П)

    100

    20

    ГЕО ОР 30.15 (П)

    150

    30

    ГЕО ОР 30.20 (П)

    200

    40

    ГЕО ОР 40.5 (П)

    50

    400*400

    15

    4800*9600

    46.08

    ГЕО ОР 40.7,5 (П)

    75

    22

    ГЕО ОР 40.10 (П)

    100

    30

    ГЕО ОР 40.15 (П)

    150

    45

    ГЕО ОР 40.15 (П)

    200

    60

    Примечания:

    ГЕО ОР 30/10 (П), здесь 30 - параметр (условная диагональ) ячейки в см; 10 - высота ребра решётки в см; П - перфорированная георешетка. Продукция поставляется в виде модуль-пакетов разных типоразмеров (в т.ч. по Вашему заказу). Габариты модуля в растянутом виде могут отличаться от указанных на сайте.

    Толщина ленты георешетки: 1,5±0,1 мм
    Материал ленты: полиэтилен низкого (ПНД) или высокого (ПВД) давления.
    Интервал рабочих температур георешетки: от -60°C до +60°C.
    Разрывная нагрузка сплошной ленты, кН/м : ≥26

    Перед установкой объемных георешеток необходимо выполнить предусмотренный технологией монтажа комплекс подготовительных работ на объекте. Подготовка местности и порядок выполнения последующих этапов работ зависит от условий и задач применения материала. Рассмотрим основные сферы применения георешеток системы ГЕО ОР и особенности работы с материалом в зависимости от поставленных задач, используемых материалов и условий проведения работ.

    Укладка объемной георешетки ГЕО ОР на откосах и склонах.

    Предварительные работы:

  • проверка соответствия рабочих чертежей и геометрических характеристик местности друг другу;
  • при необходимости – планировка и уплотнение откоса;
  • подготовка траншей по бровке откоса и его подошвы в соответствии с проектом.
  • Защита насыпи и дренаж:

  • по поверхности откоса расстилается нетканый геотекстиль и закрепляется соответствующим образом;
  • монтаж дренажной системы в соответствии с проектом, проверка правильности ее устройства и функциональности.
  • Укладка модулей георешетки ГЕО ОР:

    1. Установка крепежных анкеров или Г-образных штифтов арматуры вдоль верхней кромки или вдоль траншеи не на полную глубину с учетом расстояний между их центрами:
      - для георешетки с ячейками 210×210 на расстояние 210 мм;
      - для георешетки с ячейками 400×400 на расстояние 400 мм.
    2. Растяжка георешетки и установка каждой крайней ячейки на соответствующий анкер или штифт.
    3. Крепеж до конца забивается в грунт внутри ячеек модуля заподлицо с их поверхностью.
    4. Растяжка георешетки на полную длину вниз по откосу.
    5. Полностью растянутые секции материала закрепляются анкерами, штифтами или с помощью засыпки крайних ячеек модуля заполнителем.
    6. Проверка полного растяжения каждой секции модуля георешетки.
    7. Смежные секции должны иметь выровненные на одном уровне и соединенные кромки.
    8. Закрепление модулей георешетки между собой посредством рекомендованной проектной документацией технологии.
    9. Установка и забивка дополнительных анкеров или штифтов внутри ячеек растянутой георешетки с соблюдением установленных интервалов.
    10. Закреплять материал рекомендуется с установкой 3-4 анкеров на квадратный метр модуля георешетки, распределяя их в шахматном порядке. При этом забить анкеры необходимо в каждую ячейку верхнего горизонтального края модуля и через одну ячейку вертикального края модуля.
    11. Если откос глубже длины модуля георешетки, необходимо к нижнему концу растянутого материала присоединить еще одну секцию георешеток и продолжить работу в аналогичном порядке, начиная с п.1.

    Выбор высоты стенки ячейки в зависимости от угла откоса:

      Высота ребра объемной георешетки

    ГЕО ОР, мм

      Угол наклона откоса

    50

    от 0° до 10°

    100

    от 10° до 30°

    150

    от 30° до 45°

    200

    от 40° до 45°

    Укладка заполнителя в секции объемной георешетки ГЕО ОР:

    1. К укладке заполнителя следует приступать после того, как объемные георешетки ГЕО ОР будут закреплены на откосе в соответствии с проектом;
    2. Используя транспортер, фронтальный погрузчик, экскаватор с обратной лопатой или кран с ковшом, осуществляется заполнение растянутых ячеек модуля материала;
    3. Высота падения заполнителя в ячейки георешетки стандартного размера не должна превышать 1 метра, в ячейки размером 400×400 мм – не более 0,6 метра;
    4. Заполнение ячеек производится от бровки к подошве откоса во избежание смещения секций материала;
    5. Заполнение ячеек производится с избытком и уплотняется в соответствии с использованным материалом заполнителя:
      - просеянный растительный грунт наполняет ячейки на 25-50 мм выше поверхности, после чего он слегка утрамбовывается до уровня верхней кромки ребер ячеек и подвергается поверхностной обработке;
      - зернистый минеральный материал засыпается на 25 мм выше поверхности, после чего уплотняется ковшом обратной лопаты или трамбующей плитой до уровня верхней кромки стенок георешетки, излишки заполнителя удаляются;
      - бетон заполняет ячейки до верха, после чего уплотняется вибрационным катком или вручную и подвергается поверхностной отделке.

    Укладка объемной георешетки ГЕО ОР для несущих конструкций.

    Подготовка основания:

  • все земляные работы, предусмотренные проектом и требованиями работы с георешеткой, должны быть выполнены заранее;
  • необходимо предварительно проверить соответствие проектных данных реальным параметрам основания и условиям работы;
  • при необходимости проводится дополнительное уплотнение и профилирование основания.
  • Разделительный слой и дренаж укрепляемого участка:

  • если указано в проектной документации, на подготовленное основание укладывается геотекстиль дорнит и закрепляется соответствующим образом;
  • устройство дренажа с последующей проверкой его функциональности.
  • Укладка объемной георешетки ГЕО ОР:

  • георешетка объемная трехмерная ГЕО ОР растягивается на поверхности основания и закрепляется анкерами, арматурными Г-образными штифтами, натяжной рамой или при помощи заполнения крайних ячеек материала заполнителем;
  • проверка полного растяжения всех секций модуля георешетки ГЕО ОР важная для эффективности последующей работы с материалом;
  • проверка положения смежных секций, которые должны быть размещены на одном уровне;
  • скрепление модулей георешетки между собой посредством рекомендованного проектом способа соединения.
  • Засыпка заполнителя в ячейки модуля георешетки ГЕО ОР:

  • заполнение ячеек георешетки можно выполнять после соответствующим образом проведенного закрепления модулей материала на основании;
  • с помощью фронтального погрузчика или экскаватора с обратной лопатой заполнитель насыпается в ячейки;
  • высота падения заполняющего материала не должна превышать 1 метр;
  • ячейки заполняются с избытком – на 50 мм выше кромки стенки ячеек;
  • утрамбовка заполнителя в соответствии с требуемой плотностью;
  • в зависимости от профиля и уклона укладывается поверхностный защитный слой.
  • Укладка объемной георешетки ГЕО ОР при укреплении водотоков.

    Предварительные работы:

  • проверка соответствия проектной документации, условий местности и системы ГЕО ОР друг другу;
  • проверка наличия всех необходимых материалов и комплектующих системы ГЕО ОР;
  • осушение водотока или отвод воды;
  • очистка основания под укладку георешетки от мусора, камней и растительности;
  • проведение земляных работ в соответствии с проектом;
  • удаление непригодного растительного грунта и его замена более качественной почвой;
  • подготовка траншей по бровке откоса.
  • Защита водотока и дренаж:

  • по дну водотока и береговым склонам укладывается геотекстиль – георешетка с такой разделительной прослойкой будет обеспечена защитой от соприкосновения грунта и заполнителя ячеек, что предотвратит засоры дренажной системы;
  • установка дренажной системы в соответствии с проектом, проверка ее работы и правильности монтажа.
  • Укладка георешетки ГЕО ОР:

    1. Вдоль траншеи или вдоль верхней кромки водотока с одной стороны на неполную глубину забиваются крепежные элементы на расстоянии 210 мм между центрами по горизонтали для георешеток с ячейками 210×210 мм или на расстоянии 400 мм для георешеток с ячейками 400×400 мм.
    2. Растяжка полотна георешетки с закреплением крайних рядов секций материала на стойках, соответствующих растянутым ячейкам материала.
    3. После этого крепежные элементы забиваются в грунт до конца заподлицо с поверхностью ячеек георешетки, внутри которых установлены.
    4. Решетчатая геосинтетика полностью растягивается на всю длину по откосу водотока и по его дну, если хватает длины.
    5. Полностью растянутые модули георешетки удерживаются с раскрытыми ячейками при помощи забивки крепежа или засыпки заполнителя в крайние ячейки.
    6. Проверка полного растяжения всех секций георешетки ГЕО ОР.
    7. Выравнивание по одному уровню и соединение соседних кромок материала.
    8. Скрепление модулей материала в соответствии с проектом.
    9. Внутрь растянутых ячеек материала забивается дополнительный крепеж в соответствии с требуемыми интервалами по проекту.
    10. Когда береговой откос глубже длины растянутого модуля георешетки, необходимо присоединить в конце растянутой секции еще один модуль и продолжить работу аналогичным образом.

    Укладка заполнителя в ячейки модуля георешетки ГЕО ОР:

    1. Заполнение ячеек георешетки заполнителем начинается после завершения работ по укладке и закреплению секций материала на основании откоса и дна.
    2. Заполнение осуществляется при помощи специальной техники: фронтального погрузчика, экскаватора с обратной лопатой, транспортера или ковша на кране.
    3. Высота падения материала не должна превышать 1 метр при заполнении модуля со стандартными ячейками и 0,6 метра при работе с материалом 400×400 мм.
    4. Заполнять ячейки рекомендуется от бровки к подошве берегового откоса для избежания риска смещения установленных секций георешетки.
    5. Заполнение ячеек ГЕО ОР выполняется с избытком, после чего заполнитель уплотняется в соответствии с проектом и подвергается поверхностной обработке вручную или с применением специальной техники.

    Укладка объемной георешетки ГЕО ОР для защиты трубопроводов.

    Подготовка основания:

  • предварительная планировка и доуплотнение насыпи грунта;
  • по поверхности насыпи расстилаются нетканые материалы перпендикулярно обваловке с перекрытием полотен геотекстиля, которые затем свариваются между собой паяльной лампой.
  • Укладка модулей георешетки ГЕО ОР:

  • разметка основания под укладку объемной георешетки;
  • по основанию насыпи с обеих сторон забиваются крепежные элементы;
  • георешетка поднимается на обваловку в сложенных модулях;
  • в верхней части обваловки выполняется раскладки и соединение секций георешетки между собой: соединение трех секций по ширине и затем – по длине через каждые 2,5 см при помощи пневмостеплеров;
  • закрепление георешетки на анкерах сначала с одной стороны обваловки, затем – с другой, при этом необходимо выровнять стороны между собой до совпадения ячеек по обе стороны обваловки;
  • по всей поверхности укрепления устанавливаются дополнительные крепежные элементы.
  • Заполнение ячеек объемной георешетки ГЕО ОР:

    • заполнение ячеек сыпучим материалом происходит механически с применением специальной техники или, что реже, вручную;
    • высота падения заполнителя в ячейки: не более 1 м для ячеек 210×210 мм и не более 0,6 м для ячеек 400×400 мм;
    • ячеистые геосинтетические материалы наполняются с избытком не мене 50 мм, затем уплотняются и выравниваются вручную;
    • при работе с заполнителем следует соблюдать осторожность, чтобы не повредить изоляцию трубопровода, защитить трубопровод помогает геотекстиль;
    • финишная планировка выполняется ручными гладилками или граблями с остаточным защитным слоем материала на георешеткой около 20-30 мм.
