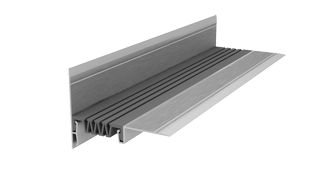

Угловое дилатационное устройство представляет собой цельные металлические направляющие без отверстий с гибким профилированным компенсатором-вставкой. Благодаря тому, что бортики выполнены из анодированного алюминия, использовать изделие можно в наружных работах по фасаду.
Данный вид является декоративным и не предназначен для эксплуатационных нагрузок. Это означает, что дефшвы типа ДШС нельзя использовать для перекрытия зазоров в зонах движения пешеходов и транспорта.
Важно: сами по себе дилатационные устройства не дают полной герметизации шва, для её обеспечения нужно применять их в комплексе с другими материалами. Все необходимые сопутствующие товары можно заказать у нас.
Прямое назначение ДШС — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Направляющие выполнены из алюминия.
Компенсаторы для ненагружаемых деформационных швов изготавливаются из термоэластопластов (ТЭП).
Особенности изделия:
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
|
Устройство
|
Компенсатор
|
Сжатие, мм
|
Растяжение, мм
|
Вертикальный сдвиг, мм
|
А, мм
|
B=C, мм
|
|
ДШС-0/030
|
С1-022
|
5
|
10
|
20
|
30
|
107
|
|
ДШС-0-УГЛ/030
|
С1-022
|
5
|
10
|
20
|
30
|
68
|
|
ДШС-0/045
|
С1-037
|
10
|
15
|
30
|
45
|
122
|
|
ДШС-0-УГЛ/045
|
С1-037
|
10
|
15
|
30
|
45
|
83
|
|
ДШС-0/065
|
С1-052
|
15
|
25
|
80
|
65
|
142
|
|
ДШС-0-УГЛ/065
|
С1-052
|
15
|
25
|
80
|
65
|
103
|
|
ДШС-0/080
|
С1-067
|
20
|
50
|
100
|
80
|
157
|
|
ДШС-0-УГЛ/080
|
С1-067
|
20
|
50
|
100
|
118
|
118
|
|
ДШС-0/100
|
С1-082
|
35
|
60
|
120
|
100
|
177
|
|
ДШС-0-УГЛ/100
|
С1-082
|
35
|
60
|
120
|
100
|
138
|

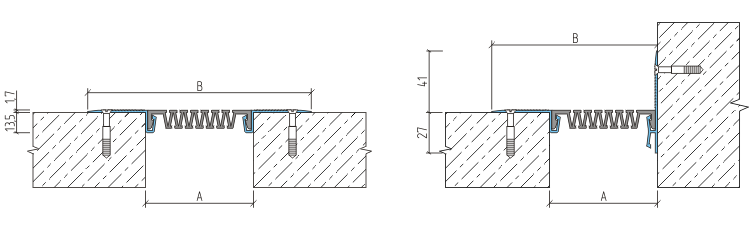

A — размер шва, ширина, мм.
B — ширина вставки, мм.
C — ширина профиля, мм.
