Деформационный шов тип ДШВ-50/050, Аквабарьер

Деформационный шов типа ДШВ-50 используется для стыков в конструкции пола высотой от 50 мм. Монтаж направляющих производится закладным способом.

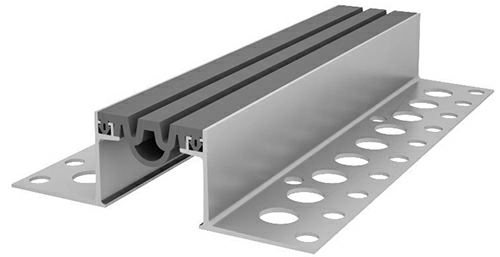

Дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине.

Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками внутри помещения.

Прямое назначение ДШВ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.

Прижимные планки выполнены из алюминия.

Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).

Особенности и возможности изделия:

• Высокая эластичность компенсатора
• Химическая стойкость
• Стойкость к моющим средствам

Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.

Устройство	Компенсатор	Перемещение, мм			Размеры, мм			Нагрузка, МПа
		сжатие	растяжение	вертикальный сдвиг	А (ширина шва)	В (ширина вставки)	C (ширина профиля)
ДШВ-50/025 ДШВ-50-УГЛ/030	В0-032	2	2	3	25 30	35	125 80	0,18
	В1-032	5	5	3
	В2-032	1	2	3
ДШВ-50/030 ДШВ-50-УГЛ/035	В0-038	5	5	4	30 35	40	130 85	0,15
	В1-038	6	6	4
	В2-038	2	2	4
ДШВ-50/040 ДШВ-50-УГЛ/045	В0-049	9	9	6	40 45	50	140 95	0,15
	В1-049	10	10	6
	В2-049	2	3	6
ДШВ-50/050 ДШВ-50-УГЛ/055	В0-060	12	12	8	50 55	60	150 105	0,10
	В1-060	15	15	8
	В2-060	3	3	8
ДШВ-50/060 ДШВ-50-УГЛ/065	В0-068	14	14	10	60 65	65	160 115	0,05
