Деформационный шов тип ДШО-24/030

Деформационный шов типа ДШО-24 используется для стыков в конструкции пола с толщиной от 24 мм. Монтаж направляющих производится закладным способом.

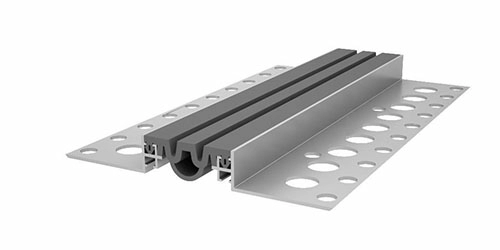

Дилатационное устройство представляет собой металлические направляющие с перфорацией и эластичным профилированным компенсатором посередине. Возможны комбинации со всеми компенсаторами серии ДШВ.

Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками внутри помещения.

Прямое назначение Аквастоп ДШО — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.

Прижимные планки выполнены из алюминия.

Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).

Особенности и возможности изделия:

• Высокая эластичность компенсатора
• Химическая стойкость
• Стойкость к моющим средствам

Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.

Устройство	Компенсатор	Перемещение, мм			Размеры, мм			Нагрузка, МПа
		сжатие	растяжение	вертикальный сдвиг	А (ширина шва)	В (ширина вставки)	C (ширина профиля)
ДШО-24/030 ДШО-24-УГЛ/030	В0-032	2	2	3	30	35	156 95	0,25
	В1-032	5	5	3
	В2-032	1	2	3
ДШО-24/040 ДШО-24-УГЛ/040	В0-038	5	5	4	40	44	161 100	0,25
	В1-038	6	6	4
	В2-038	2	2	4
ДШО-24/050 ДШО-24-УГЛ/050	В0-049	9	9	6	50	54	171 110	0,20
	В1-049	10	10	6
	В2-049	2	3	6
ДШО-24/060 ДШО-24-УГЛ/060	В0-060	12	12	8	60	64	181 120	0,20
	В1-060	15	15	8
	В2-060	3	3	8
ДШО-24/070 ДШО-24-УГЛ/070	В0-068	14	14	10	70	74	191 130	0,15
