Данная профильная конструкция, ДШКА, — это устройство для защитного оформления строительного шва на фасадах зданий.

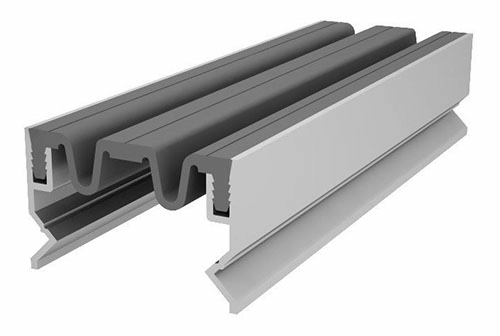

Изделие представляет собой металлические направляющие и эластичный профилированный компенсатор посередине. Компенсатор из ТЭП — специальная подвижная вставка, которая позволяет сохранить контур сооружения замкнутым.
Благодаря деформационным швам строительные конструкции остаются целостными, без трещин и разрушений. А дилатационные устройства перекрывают этот шов, препятствуют попаданию в него грязи и появлению зазоров при перемещении элементов относительно друг друга (возникающих, например, при усадке здания).
Компенсатор обладает необходимой прочностью и стойкостью к износу под действием химических веществ (в том числе противообледенительных солей), озона, ультрафиолета, а, главное — перепадов температур.
Дилатационное устройство также защищает от внешних воздействий материалы для утепления и гидроизоляции швов.

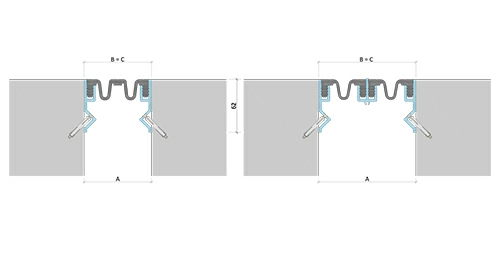

Устройство
|
Компенсатор
|
Перемещение, мм
|
Размер А, мм
(ширина шва)
|
Размер B (=C), мм
|
Нагрузка
|
сжатие
|
растяжение
|
вертикальный сдвиг
|
ДШКА-ФАС/080
|
K3-074
|
40
|
80
|
20
|
80
|
80
|
Ветровая
|
ДШКА-ФАС/100
|
К3-094
|
45
|
80
|
25
|
100
|
100
|
Ветровая
|
ДШКА-ФАС/115
|
К4-108
|
40
|
90
|
24
|
115
|
115
|
Ветровая
|
ДШКА-ФАС/135
|
К4-128
|
60
|
150
|
30
|
135
|
135
|
Ветровая
|
ДШКА-ФАС/150
|
К5-143
|
50
|
115
|
32
|
150
|
150
|
Ветровая
|
ДШКА-ФАС/155
|
К4-148
|
80
|
160
|
40
|
155
|
155
|
Ветровая
|
ДШКА-ФАС/160
|
К5-153
|
60
|
145
|
35
|
160
|
160
|
Ветровая
|
ДШКА-ФАС/170
|
К5-163
|
70
|
150
|
40
|
170
|
170
|
Ветровая
|
ДШКА-ФАС/190
|
К5-183
|
75
|
150
|
45
|
190
|
190
|
Ветровая
|
ДШКА-ФАС/195
|
К4-188
|
90
|
160
|
50
|
195
|
195
|
Ветровая
|
ДШКА-ФАС/210
|
К5-203
|
85
|
170
|
50
|
210
|
210
|
Ветровая
|
