Деформационный шов тип ДШКА-50/030

Деформационный шов типа ДШКА-50 используется для стыков в конструкции пола и устанавливается под финишное покрытие толщиной от 50 мм. Таким образом, монтаж направляющих производится закладным способом.

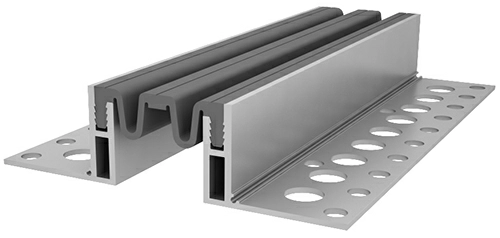

Дилатационное устройство представляет собой металлические направляющие с прочной заменяемой вставкой-компенсатором из термоэластопласта посередине.

Прямое назначение ДШКА — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций. Изделие способно компенсировать значительные перемещения.

Данный вид является нагружаемым и износостойким.

Продукция серии ДШКА предназначена для эксплуатации в условиях передвижения транспортных средств, легковых и грузовых. Максимально допустимая нагрузка для материалов внутри серии представлена в таблице. Данная характеристика отличается в зависимости от толщины покрытия (высоты пола), т.е. величины, указанной сразу после “ДШКА-”.

Для удобства вы можете отсортировать все дилатационные устройства по виду нагрузки посредством фильтров (левая боковая панель). Здесь можно выбрать тип воздействия (например, конкретные транспортные средства) или максимальную нагрузку в МПа.

Особенности и возможности изделия:

• Прочность
• Износостойкий компенсатор
• Химическая стойкость (к маслам, бензину, солям)
• Стойкость к моющим средствам
• Морозостойкость

Устройство	Компенсатор	Перемещение, мм			Размеры, мм			Нагрузка, МПа
		сжатие	растяжение	вертикальный сдвиг	А (ширина шва)	В (ширина вставки)	C (ширина профиля)
ДШКА-50/020	К3-044	15	35	10	20	50	165	1,20
ДШКА-50-УГЛ/040					40	55	112
ДШКА-50/030	К3-054	20	45	12	30	60	175	1,20
ДШКА-50-УГЛ/050					50	65	122
ДШКА-50/040	К3-064	30	75	15	40	70	185	1,20
ДШКА-50-УГЛ/060					60	75	132
ДШКА-50/050	К3-074	40	80	20	50	80	195	0,90
ДШКА-50-УГЛ/070					70	85	142
ДШКА-50/070	К3-094	45	80	25	70	100	215	0,90
ДШКА-50-УГЛ/090					90	105	162
