Где бы ни находилась вода — в земле или на поверхности, она всегда запускает цепочку разрушительных процессов, таких как выщелачивание бетона фундаментов, вспучивание грунта при замерзании, образование плесени и грибка в конструкциях. Статистика строительных экспертиз показывает: до 70% случаев преждевременного разрушения фундаментов связаны с неправильной организацией водоотведения. При этом затраты на создание комплексной системы составляют в среднем 3-5% от общего бюджета строительства, а капитальный ремонт поврежденного фундамента — до 30%.
Минимизировать риски, связанные со скоплениями влаги, поможет интегрированный подход к ее устранению, где все элементы работают как единый механизм. Это, прежде всего, система поверхностного водоотвода, о которой мы рассказали в предыдущей статье, и глубинный дренаж. Комбинация ливневой канализации и дренажной системы создает надежный барьер как для атмосферных осадков, так и для грунтовых вод.
В статье говорим о правильной организации системы глубинного дренажа: компонентах и технологии для ее устройства. А еще — как интегрировать дренажную и ливневую системы для максимальной защиты территории и строений от любой влаги.
Глубинный дренаж: назначение и виды
Дренаж участка — это инженерная система перехвата и отвода грунтовых вод до их контакта с фундаментом или заглубленными конструкциями. В отличие от поверхностного водоотвода, работающего с осадками, дренаж создает постоянно действующий барьер для капиллярной влаги и верховодки. Рассмотрим подробнее виды дренажных систем.
-
Пристенный дренаж. Размещается непосредственно у внешних стен фундамента на уровне подошвы или ниже. Позволяет создать вертикальный гидроизоляционный экран из профилированной мембраны в сочетании с фильтрующим слоем и дренажной трубой. Такое решение не просто отводит воду, но и создает воздушный зазор, предотвращающий контакт влаги с гидроизоляцией фундамента.
-
Кольцевой дренаж. Станет оптимальным решением для типового участка 10-15 соток. Опоясывает здание замкнутым контуром, перехватывая грунтовые воды со всех сторон. Эффективность такой системы напрямую зависит от точного определения направления потока грунтовых вод и корректного расположения коллекторов и смотровых колодцев. На участках с выраженным уклоном рельефа нередко достаточно П-образного или даже линейного дренажа с нагорной стороны. Система замыкается на накопительный колодец с погружным насосом, обеспечивающим принудительный отвод воды в периоды пиковых нагрузок.
-
Площадной дренаж. Подходит для сбора и отвода воды с больших территорий: парков, садов, спортивных площадок. Представляет собой сетку из параллельных дрен, объединенных коллектором. Шаг между линиями определяется водопроницаемостью грунта: от 4-6 метров для песчаных до 8-15 метров для глинистых. Глубина заложения должна варьироваться с учетом микрорельефа для создания постоянного уклона к коллектору.
-
Точечный дренаж. Локальные решения для проблемных зон: приямков, низин, заглубленных клумб. Часто используются дренажные колодцы или скважины шнекового бурения, заполненные фильтрующим материалом. В отличие от классических систем, точечный дренаж может работать на принципе инфильтрации — отводя воду в нижележащие водопроницаемые слои.
Из чего состоят современные дренажные системы?
Дренаж — это многослойная конструкция, где каждый компонент выполняет строго определенную функцию: дренажные трубы обеспечивают транспортировку собранной воды, геотекстиль предотвращает заиливание системы, щебеночная отсыпка создает водопроницаемую среду вокруг труб, а дренажные колодцы позволяют контролировать работу системы и проводить ее обслуживание. Правильный подбор с учетом особенностей грунта и гидрогеологических условий определяет долговечность и эффективность всей системы водоотведения.
-
Дренажные трубы (дрены). Производители предлагают изделия с круговой перфорацией для максимального водозабора и полного осушения либо с частичной (секторной) перфорацией (180-240°) для контролируемого понижения УГВ. Есть изделия в заводском геотекстильном фильтре, которые применяют в экстремально заиливающихся грунтах. ПВХ-трубы обеспечивают оптимальное соотношение цена/долговечность, полипропиленовые устойчивы к агрессивным средам, а двухслойные гофрированные трубы с гладким внутренним слоем минимизируют сопротивление потоку при максимальной кольцевой жесткости.
-
Фильтрационные материалы. Геотекстиль — это не просто разделительный слой, а инженерный материал с точно рассчитанными характеристиками фильтрации. Так, для песчаных грунтов подойдет текстиль плотностью 150-200 г/м², для суглинков и торфяников — 300-400 г/м²
-
Дренажные колодцы. Пластиковые колодцы значительно превосходят устаревшие бетонные аналоги благодаря легкости монтажа и долговечности. Распространены поворотные колодцы, устанавливаемые в точках изменения направления дренажных линий, и коллекторные, собирающие воду из нескольких веток. Тройниковые колодцы объединяют потоки без создания гидравлических препятствий, а колодцы-пескоуловители оснащаются отстойной зоной и съемной корзиной для удержания взвешенных частиц. Инспекционные колодцы с телескопическим механизмом позволяют адаптировать высоту под финишное покрытие, а распределительные оснащаются регулируемыми заслонками для направления потоков в различные части системы. Материал изготовления — преимущественно полипропилен или полиэтилен высокой плотности, устойчивый к агрессивным грунтовым водам и механическим нагрузкам.
-
Щебеночная отсыпка. Фильтрующий слой с оптимальной фракцией 20-40 мм без примеси мелких частиц, способных заиливать систему. Щебень необходимо промыть перед укладкой и выполнить разделение слоев геотекстилем, чтобы частицы грунта не попадали в сток.
Взаимодействие ливневой и дренажной систем
Ливневая и дренажная системы выполняют разные, но взаимодополняющие функции. Ливневка собирает и отводит поверхностные воды через неперфорированные трубы, а дренаж перехватывает грунтовые воды с помощью перфорированных труб в фильтрующей обсыпке. Поверхностные стоки с участка направляются в приемные колодцы с решетчатыми крышками, установленными в пониженных точках рельефа. Сбор стоков происходит либо благодаря естественному уклону территории, либо через специальные водоотводные лотки.
Главное правило при объединении систем — недопустимость их прямого соединения. В отличие от городских и промышленных территорий, где используются сложные комбинированные колодцы с раздельными камерами, куда попадает в итоге и поверхностная, и грунтовая вода, на частных участках применяют более простые и экономичные решения.
Технология монтажа дренажной системы и способы интеграции с ливневкой
Качественный монтаж начинается с инженерных изысканий: определения УГВ, направления потоков, гранулометрического состава грунта. Оптимальное время для монтажа комплексной системы водоотведения — сразу после устройства фундамента, до начала основных строительных работ. Это позволяет защитить конструкции от подтопления на самых ранних этапах и избежать сложностей с прокладкой коммуникаций на застроенном участке.

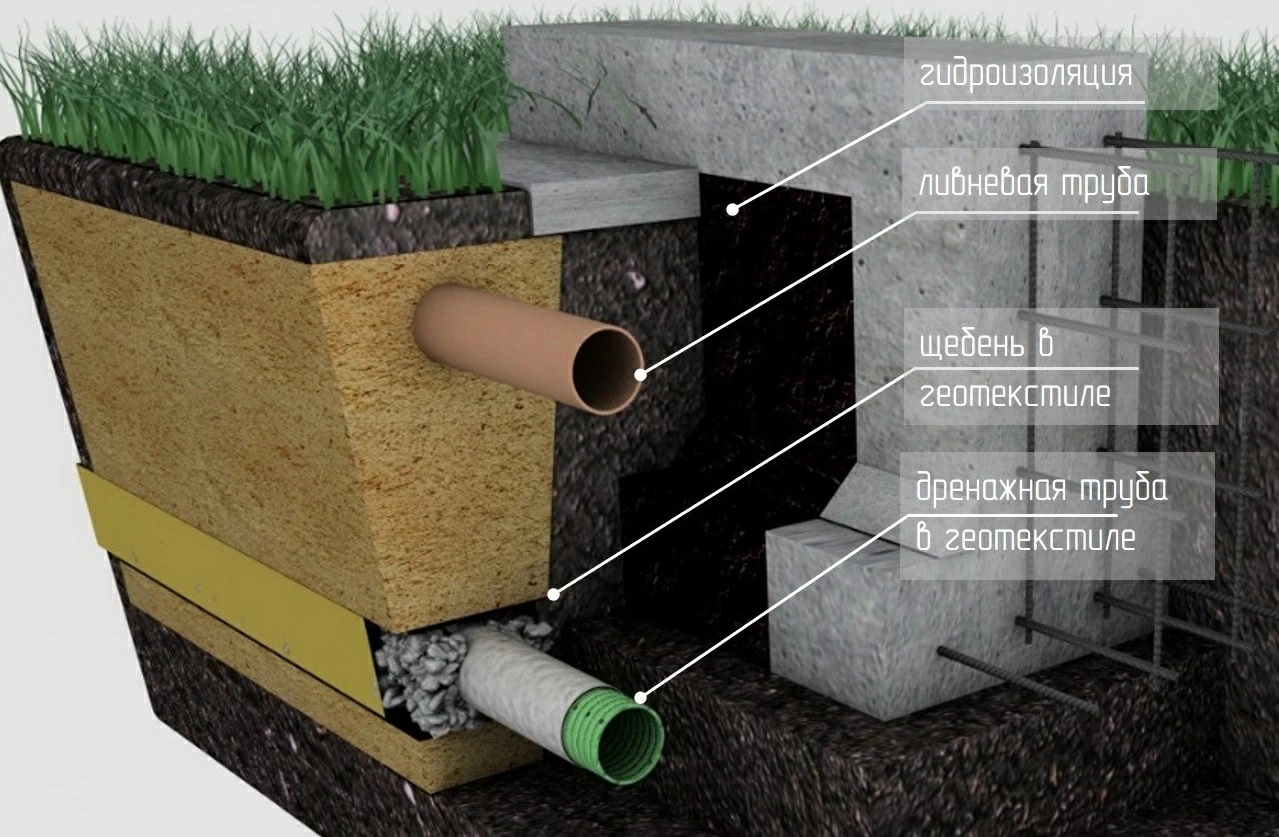

Практичным решением при монтаже станет укладка трубопроводов для прифундаментного дренажа и ливневой канализации в одну траншею параллельно друг другу. При этом важно соблюдать разные уклоны: для дренажа достаточно 5 мм на метр, а для ливневки требуется уклон не менее 20 мм на метр для обеспечения самоочищения системы.
Стандартная глубина заложения обеих систем на частных участках составляет около одного метра, увеличиваясь при наличии цокольного этажа. В регионах с глубоким промерзанием грунта необходима теплоизоляция системы экструдированным пенополистиролом толщиной от 100 мм, рассчитанным на прямой контакт с грунтом и влагой.
Для сохранения пропускной способности систем повороты и ответвления выполняют гибкими фитингами. При монтаже дренажа соединения обычно делают без уплотнительных колец для обеспечения дополнительного приема воды, а ливневые трубы соединяют с уплотнительными кольцами для герметичности.

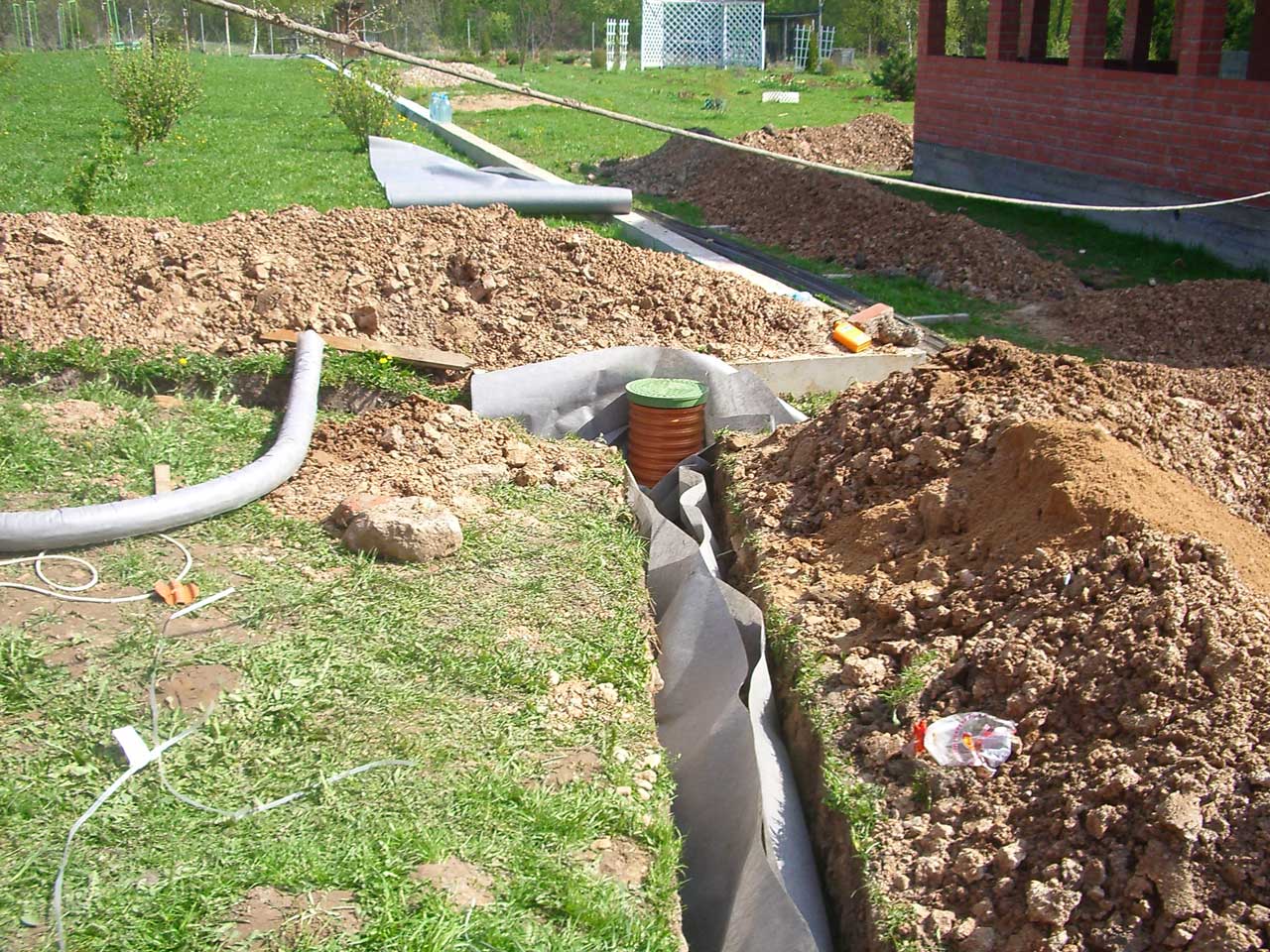

Последовательность монтажа
До начала земляных работ размечают расположение дренажных и ливневых линий и определяют места установки смотровых колодцев. Далее выполняют следующие этапы:
- Подготовка траншей. Ширина траншеи — минимум диаметр трубы + 40 см для удобства монтажа. Котлован под смотровой колодец обычно выкапывают ниже траншей под трубы на глубину 30-40 см. Дно дренажной канавы профилируется с уклоном 0,5-2% в направлении водосбора. Критически важна зачистка дна от разрыхленного грунта.
-
Устройство основания. На дно укладывается слой промытого песка 10-15 см, который трамбуется до плотности 0,95. Для глинистых грунтов устраивается двухслойная подушка: песок + щебень фракции 5-10 мм.
-
Укладка разделительного слоя. Геотекстиль укладывается с нахлестом 20-30 см, формируя «конверт» для щебеночной обсыпки. Критически важно располагать полотна внахлест по направлению тока воды, чтобы предотвратить вымывание грунта через стыки.
-
Монтаж дренажных труб. Трубы укладываются перфорацией вниз при секторной, и с учетом маркировки при круговой перфорации. Соединение выполняется с использованием фитингов с фиксацией, неразъемных при подземной прокладке. Важный нюанс — маркировка труб должна быть сверху для последующего контроля. Трубы доводят до мест установки смотровых колодцев и присоединяют к ним. В таких местах необходимо предусмотреть расширение для удобного проведения работ.
-
Обратная засыпка. Выполняется послойно: сначала щебень фракции 20-40 мм на высоту 20-30 см над трубой, затем крупный песок 20-30 см, и сверху — грунт с послойным уплотнением.
Подключение к ливневой канализации производится через переходной колодец с гидрозатвором. Высотная отметка соединения должна исключать возможность подпора дренажа при переполнении ливневки — дренаж всегда должен входить в колодец выше максимального расчетного уровня воды в ливневой системе.
Решения для конечной точки водоотведения
Наиболее простое и часто воду откачивают непосредственно на грунт в пониженную часть участка или в ближайший природный водоем (ручей, озеро, пруд). Для этого в нижней точке системы устанавливается колодец с насосом, оборудованным поплавковым выключателем, который автоматически включается при накоплении определенного объема воды.
При отводе в природный водоем важно соблюдать местные экологические нормы, которые могут требовать предварительной очистки стоков. В простейшем случае достаточно организовать отстойник для задержания взвешенных частиц и нефтепродуктов. При сбросе на рельеф обычно формируется специальная площадка с щебеночной отсыпкой и укреплением геотекстилем для предотвращения эрозии почвы в месте выпуска воды.
Также в конечной точке водоотведения может быть реализовано одно из следующих решений:
-

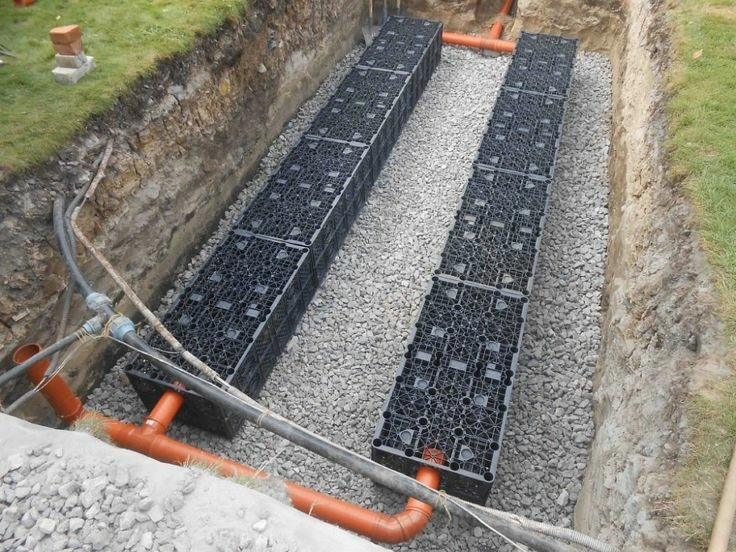

Система с инфильтрационным колодцем — дренажные и ливневые воды собираются в общий колодец с перфорированным дном, через которое вода постепенно уходит в грунт. Подходит для участков с хорошо дренирующими грунтами.
-
Система с дренажным полем — избыточная вода направляется в дренажное поле, состоящее из перфорированных труб в гравийной засыпке. Такое решение помогает равномерно распределить воду по большой площади.
-
Водоотвод в накопительный резервуар — экологичное решение, позволяющее использовать собранную воду для полива или технических нужд.
Необходимые меры при подготовке и эксплуатации дренажной системы
Перед окончательной засыпкой проводится проверка работоспособности. Контролируются уклоны с помощью нивелира или лазерного уровня, проверяется свободный проход воды через систему.
Важно проверить уклоны на придомовой территории — талые воды не должны скапливаться у фундамента. В местах вероятного образования наледи устанавливаются греющие кабели или специальные противоледовые элементы.
Критически важно убедиться в работоспособности обратных клапанов в соединительных колодцах на стыке дренажной и ливневой систем, на напорной линии дренажного насоса перед зимой — замерзание воды в дренажных трубах может привести к их разрушению при отсутствии защиты от обратного подпора.
Заключение
Инвестиции в качественное водоотведение — это не только защита конструкций от преждевременного разрушения, но и значительная экономия в долгосрочной перспективе. Комплексное решение на этапе строительства обходится в 5-7 раз дешевле, чем устранение последствий подтопления и проведение капитального ремонта поврежденных конструкций.
Устройство ливневой канализации и глубинного дренажа поможет создать устойчивую эффективную систему отвода влаги. Их интеграция станет не просто инженерным решением, а необходимостью, продиктованной усилением климатических изменений и ростом интенсивности осадков, и будет оправдана экономически.
Специалисты ТСК Дипломат помогут подобрать все необходимые компоненты для реализации ваших проектов по водоотведению и других строительных и ландшафтных работ.
