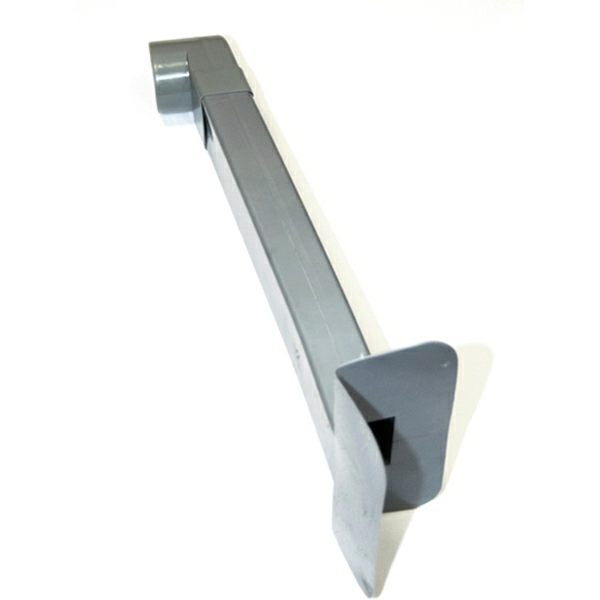

Воронка парапетная прямоугольная (скапер) ТП-01 П ПВХ серая 65x100мм 90° L=550 мм с угловым отводом

Описание

Воронка кровельная (парапетная) ТП-01.П.ПВХ – воронка для организации внешнего водостока через балконы и парапеты на пониженных участках кровли. Воронка имеет квадратное сечение отводящей трубы и изготавливается из ПВХ, который обеспечивает высокую надежность и стойкость к воздействиям внешней среды на кровле. Воронка поставляется без листвоуловителя.

Парапетные воронки используются при строительстве и реконструкции зданий и сооружений. Применяется в плоских кровлях из ПВХ мембран с внешним водостоком через балконы и парапеты кровли.

Технические характеристики

• сырье для корпуса воронки – ПВХ;
• сырье для корпуса отвода углового – полипропилен;
• длина отводящей трубы – 560 мм;
• диаметр отвода углового – 100 мм;
• пропускная способность, не менее – 8 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводимой жидкости, не более – +85 °С;
• масса нетто, не более – 0,93 кг;
• максимальная разрешенная нагрузка, не более – 150 кг;
• срок службы, не менее – 25 лет.

Воронки не подвержены коррозии, имеют хорошие механические свойства и  могут использоваться  во  всех климатических зонах РФ.

Основные размеры приведены на рис. 1.

Состав изделия и комплектность

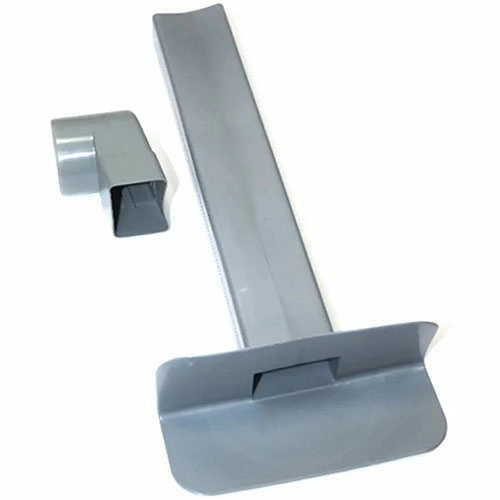

Настоящая воронка состоит из следующих деталей (см. рис. 1):

1. Корпус воронки из ПВХ;
2. Отвод угловой из полипропилена;
3. Элемент жесткости из алюминия.

Партия воронок парапетных, поставляемая в один адрес, комплектуется паспортом и объединенным техническим описанием в соответствии с ГОСТ 2.601-2006.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Устройство и принцип работы

Корпус воронки жестко крепится к несущей конструкции. Слой гидроизоляции (мембранный материал (EPDM или ПВХ мембрана) клеится или приваривается на корпус приемной воронки. Сварка мембраны производится с помощью специального фена* горячим воздухом. Использовать обычный строительный фен запрещается из-за нестабильности температуры воздуха на выходе из сопла. Оптимальными параметрами сварки при 20±2 ºС и нормальной влажности воздуха является температура воздушного потока 450-550 ºС. При более высоких температурах мембрана перегревается, что приводит к потере ее эксплуатационных характеристик.

Угловой отвод воронки предназначен для соединения с водосточными трубами диаметром 100 мм. Парапетные воронки могут устанавливаться в парапет на герметик. Для правильного и надежного соединения парапетной воронки с угловым отводом необходимо подрезать конец отводящей трубы воронки на угол 10°.

Элемент жесткости из алюминия вставляется внутрь отводящей трубы парапетной воронки для усиления жесткости конструкции.

*Предварительно ознакомьтесь с инструкцией производителя сварочного оборудования.

Техническое обслуживание

Изделие должно эксплуатироваться по назначению. Воронки парапетные нельзя использовать при температурах, неоговоренных в техническом паспорте.

Условия хранения и транспортировки

Изделия не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

При железнодорожных и автомобильных перевозках изделия допускаются к транспортировке только в крытом подвижном составе. Обращаться с товаром с соответствующей осторожностью, избегая ударов и вмятин.

Изделия должны храниться в упаковке предприятия-изготовителя.

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие воронок парапетных требованиям ТУ 5263-002-95431139-2010 при соблюдении условий эксплуатации, транспортирования и хранения, изложенных в «Технических условиях».

Гарантийный срок на воронку составляет 12 месяцев со дня продажи.

Гарантия распространяется на все заводские и конструктивные дефекты. Данная гарантия не распространяется:

• на повреждения, возникшие в результате монтажа неквалифицированным персоналом, или с нарушением требований настоящего паспорта;
• при наличии повреждений в результате ударов, а также других механических или температурных повреждений.
