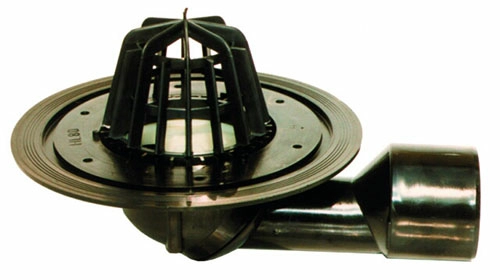

Воронка с листвоуловителем HL80.3
Основные Характеристики:
| Бренд | HUTTERER & LECHNER | Материал | Полиэтилен | Область применения | Кровля |
| Вид | Водосточные | Дополнительные фотографии | Загрузить | Страна бренда | Австрия |
| Единица измерения | шт. | Диаметр | 75 мм |
Цена:
Итого:
7 782 руб.
.webp){kind=icon}
Доставка
Срок и стоимость доставки рассчитает наш менеджер после оформления заказа!
.webp){kind=icon}
Оплата
Узнать подробнее о доступных способах Оплаты
.webp){kind=icon}
Не нашли нужный товар?
Позвоните нам, если на сайте не нашлось того, что вам нужно. Мы запросим всё необходимое у партнёров-производителей!
Вид
Водосточные
Дополнительные фотографии
Страна бренда
Австрия
Единица измерения
шт.
Дополнительные фотографии
Воронка для плоской кровли с обжимным фланцем, выпуск с бесступенчатой настройкой (горизонтальный - вертикальный), листвоуловителем d 110мм
1. Назначение1.1. Кровельная воронка HL80.3 для неэксплуатируемой кровли, с диаметром выпускного патрубка: DN50/DN75 предназначена для отвода дождевой и талой воды с плоских кровель во внутренний водосток дождевой канализации.
Продукция сертифицирована в соответствии с системой сертификации ГОСТ Р Госстандарт России.
2. Общие сведения
2.1. Кровельная воронка с шарнирным выпуском, с листвоуловителем из ПП для предотвращения попадания в дождевую канализацию веток, листвы и других посторонних предметов.
3. Комплектность поставки
3.1. Листвоуловитель из ПП.
3.2. Корпус воронки из ПП с «тарелкой» для подхвата гидроизоляции, с шарнирным выпуском DN50/75.
3.3. Монтажная заглушка.
4. Устройство и технические характеристики (см. в PDF файле).
5. Монтаж
5.1. Корпус воронки точно позиционировать по месту и по высоте, а также выровнять по горизонтали в двух плоскостях.
5.2. Выпускной патрубок воронки HL80.3 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на чугун/сталь, например: DN50 – HL9/50, HL9/50/1, DN75 – HL9/7, HL9/7/1.
Если диаметр присоединяемой трубы DN50, необходимо на выпускном патрубке воронки отрезать участок DN75.
5.3. Выпускной патрубок воронки может быть направлен под любым углом (0-90о) к вертикали. При горизонтальном выпуске, при размещении отводящего трубопровода в слое теплоизоляции необходимо учитывать, расположение границы промерзания утеплителя в зависимости от климатических условий в месте строительства объекта. Если выпуск кровельной воронки находится выше границы промерзания, то, для предотвращения образования ледяных пробок в выпускном патрубке воронки, необходимо применять комплект для электрообогрева HL82. Также, если расстояние от воронки до вертикального стояка превышает 1 метр, рекомендуется обогревать и горизонтальную магистраль.
П. 5.3. имеет очень существенное значение! В случае образования ледяной пробки в выпускном патрубке воронки, лед будет сохраняться очень долго, т.к. теплоизоляция будет выполнять роль термоса, вследствие чего вода с кровли отводиться не будет, что неизбежно приведет к протечкам. Замена воронки или ремонт горизонтальной магистрали более дорог, чем ремонт воронки с вертикальным выпуском из-за необходимости вскрывать значительно большую площадь кровли.
П р и м е ч а н и е – отводящий трубопровод необходимо поместить внутри утеплителя для труб соответствующего диаметра. Это делается для предотвращения образования конденсата на наружной поверхности трубы при отведении дождевой и талой воды с кровли
5.4. Уложить теплоизоляционный слой кровли.
5.5. Уложить на теплоизоляцию разделительный слой.
5.6. Залить Ц/П стяжку без смещения корпуса кровельной воронки.
5.7. Для разных видов пароизоляционного/гидроизоляционного материала используются соответствующие гидроизоляционные комплекты:
П р и м е ч а н и е – без соответствующего гидроизоляционного комплекта невозможно качественно и надежно соединить пароизоляционный/гидроизоляционный слой с «тарелкой» кровельной воронки.
5.8. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки установить монтажную заглушку. После окончания монтажных работ её следует удалить, и в корпус установить листвоуловитель.
5.9. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные элементы: HL85N(H); HL340N; HL180; HL181 и т.д. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».
6. Условия эксплуатации
6.1. Не допускаются удары и другие действия, приводящие к механическим или термическим повреждениям корпуса кровельной воронки.
