Несъемная опалубка с прямыми верхними планками ПД.2 290–325.12, Аквастоп
.webp)
.webp)
Основные Характеристики:
| Бренд | АКВАБАРЬЕР | Длина | 2980 мм | Дополнительные фотографии | Загрузить / Загрузить |
| Количество шт. в упаковке | 1 | Страна бренда | Россия |
Товар отгружается кратно упаковке!
Итого:
11 205 руб.
.webp){kind=icon}
Доставка
Срок и стоимость доставки рассчитает наш менеджер после оформления заказа!
.webp){kind=icon}
Оплата
Узнать подробнее о доступных способах Оплаты
.webp){kind=icon}
Не нашли нужный товар?
Позвоните нам, если на сайте не нашлось того, что вам нужно. Мы запросим всё необходимое у партнёров-производителей!
Система несъемной опалубки АКВАСТОП® обеспечивают защиту кромок деформационных и технологических швов бетонных полов от разрушения технологическим транспортом без ограничения интенсивности движения и колесных нагрузок. Благодаря высокопрочным стальным дюпелям позволяет равномерно передавать нагрузку вдоль продольной оси опалубки при перекатывании колес технологического транспорта, не препятствуя раскрытию шва при термоусадке бетона пола. Исключает основную причину образования усадочных трещин при наборе бетоном пола прочности. Равномерное распределение нагрузки достигается с помощью высокопрочных стальных дюбелей трапециевидной формы. Система швов АКВАСТОП® не требует демонтажа после заливки бетона, что экономит время и рабочую силу. Использование такой системы обеспечивает более быстрый и легкий способ укладки бетона и получение полов высокого качества, не требующих технического обслуживания. Несъемную опалубку можно использовать при устройстве полов толщиной от 100 мм на грунтовом основании.

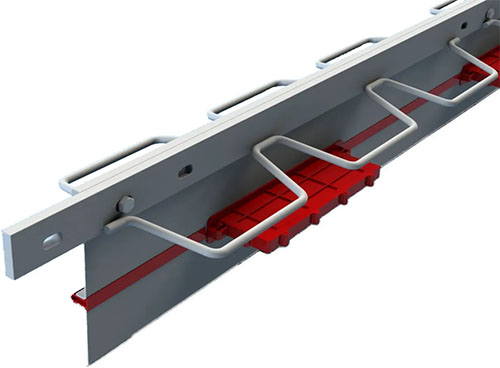

Элемент опалубки состоит из окаймляющих планок (1 и 2) соединенных между собой полимерными болтами (3). Корпус опалубки собран на сваркеиз окаймляющей накладки (1), разделительных профилей (4 и 5) и стального дюбеля трапециевидной формы (6) закрытого со стороны окаймляющей накладки пластиковым футляром (7). Для раскрепления в бетоне к окаймляющим накладкам (1 и 2) приварены специальные анкеры (8).
Элементы несъемной опалубки изготовлены без обработки поверхности материалов с шероховатостью Rz 40. Устройство дополнительной защиты (окраска, оцинковка и др.) следует оговаривать при заказе изделия.
Таблица 3. Размеры Х-образных соединений
Таблица 4. Размеры Т-образных соединений
Таблица 5. Размеры Г-образных соединений
Область применения
Используется для устройства технологических и деформационных швов при производстве ж/б полов промышленных объектов (логистических центрах, производственных цехах, торговых залах гипермаркетов и т.д.) c интенсивной нагрузкой (при движении складской техники и т.п.).
Элемент опалубки состоит из окаймляющих планок (1 и 2) соединенных между собой полимерными болтами (3). Корпус опалубки собран на сваркеиз окаймляющей накладки (1), разделительных профилей (4 и 5) и стального дюбеля трапециевидной формы (6) закрытого со стороны окаймляющей накладки пластиковым футляром (7). Для раскрепления в бетоне к окаймляющим накладкам (1 и 2) приварены специальные анкеры (8).
2.Материалы
Таблица №1 материалы| Элемент | Материал |
| Окаймляющие планки |
Фасонный высокоточный профиль по ТУ 14-11-245-88 из углеродистой качественной конструкционной стали марки 20 по ГОСТ 1050-88 с изменениями 18.10.2016 |
| Разделительные профили |
Прокат тонколистовой общего назначения ГОСТ 16523-97 из углеродистой стали обыкновенного качества ГОСТ 1050-88 |
| Дюпели |
Прокат листовой горячекатаный ГОСТ 19903-74 из низколегированной стали марки 17ГС ГОСТ 19282-73 |
| Арматурная обвязка |
Сталь горячекатаная стержневая ø8 мм класс А-1 (А-240) ГОСТ 5781- 82 |
| Футляры дюпелей | Пластик АБС-2020-31 ТУ 2214-019-00203521-96. Изм.8 |
Элементы несъемной опалубки изготовлены без обработки поверхности материалов с шероховатостью Rz 40. Устройство дополнительной защиты (окраска, оцинковка и др.) следует оговаривать при заказе изделия.
3. Размеры
Таблица 2. Параметры опалубки типа РПГ-08.06| Тип | Высота h, мм |
Для толщины пола, мм |
Количество Стыковых шпунтов*, шт |
Вес секции, кг |
| РПГ-08.06.150/3000 | 150 | 155-170 | 6 | 35,9 |
| РПГ-170/3000 | 170 | 175-190 | 42,3 | |
| РПГ-190/3000 | 190 | 195-210 | 46,2 | |
| РПГ-210/3000 | 210 | 215-230 | 43,8 | |
| РПГ-230/3000 | 230 | 235-250 | 44,8 | |
| РПГ-250/3000 | 250 | 255-300 | 45,9 |
Таблица 3. Размеры Х-образных соединений
| Тип |
Высота h, мм |
Вес секции, кг |
|
| ПГХ-150 | 150 | 7,2 | |
| ПГХ-175 | 170 | 7,6 | |
| ПГХ-190 | 190 | 7,8 | |
| ПГХ-210 | 210 | 8,2 | |
| ПГХ-235 | 230 | 8,6 | |
| ПГХ-250 | 250 | 8,8 |
Таблица 4. Размеры Т-образных соединений
| Тип |
Высота h, мм |
Вес секции, кг |
|
| ПГТ-150 | 150 | 5,4 | |
| ПГТ-170 | 170 | 7,7 | |
| ПГТ-190 | 190 | 5,9 | |
| ПГТ-210 | 210 | 6,2 | |
| ПГТ-230 | 230 | 6,4 | |
| ПГТ-250 | 290 | 6,6 |
Таблица 5. Размеры Г-образных соединений
| Тип |
Высота h, мм |
Вес секции, кг |
|
| ПГУ-145 | 145 | 3,6 | |
| ПГУ-175 | 175 | 3,8 | |
| ПГУ-190 | 190 | 3,9 | |
| ПГУ-210 | 210 | 4,1 | |
| ПГУ-235 | 235 | 4,3 | |
| ПГУ-250 | 250 | 4,4 |
Область применения
Используется для устройства технологических и деформационных швов при производстве ж/б полов промышленных объектов (логистических центрах, производственных цехах, торговых залах гипермаркетов и т.д.) c интенсивной нагрузкой (при движении складской техники и т.п.).
5. Преимущества
- Повышение качества, высокой степени ровности и долговечности бетонного пола;
- Возможность использования различных методов фиксации и установки, а также технологичность и высокая скорость бетонирования полов;
- Надежная защита кромки шва от разрушения, что позволяет выдерживать высокие нагрузки;
- Распределение нагрузок между смежными захватками бетонирования и максимально сокращает вертикальное смещение плит;
- Эстетический внешний вид.
