Деформационный шов типа ДШВ-50 используется для стыков в конструкции пола высотой от 50 мм и стен. Монтаж направляющих производится закладным способом.

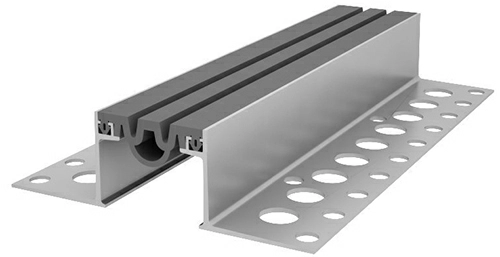

Угловое дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине.
Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками внутри помещения.
Прямое назначение ДШВ— обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Прижимные планки выполнены из алюминия.
Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).
Особенности и возможности изделия:
- Высокая эластичность компенсатора
-
Химическая стойкость
-
Стойкость к моющим средствам
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
Устройство
|
Компенсатор
|
Перемещение, мм
|
Размеры, мм
|
Нагрузка, МПа
|
сжатие
|
растяжение
|
вертикальный сдвиг
|
А (ширина шва)
|
В (ширина вставки)
|
C (ширина профиля)
|
ДШВ-50/025
ДШВ-50-УГЛ/030
|
В0-032
|
2
|
2
|
3
|
25
30
|
35
|
125
80
|
0,18
|
В1-032
|
5
|
5
|
3
|
В2-032
|
1
|
2
|
3
|
ДШВ-50/030
ДШВ-50-УГЛ/035
|
В0-038
|
5
|
5
|
4
|
30
35
|
40
|
130
85
|
0,15
|
В1-038
|
6
|
6
|
4
|
В2-038
|
2
|
2
|
4
|
ДШВ-50/040
ДШВ-50-УГЛ/045
|
В0-049
|
9
|
9
|
6
|
40
45
|
50
|
140
95
|
0,15
|
В1-049
|
10
|
10
|
6
|
В2-049
|
2
|
3
|
6
|
ДШВ-50/050
ДШВ-50-УГЛ/055
|
В0-060
|
12
|
12
|
8
|
50
55
|
60
|
150
105
|
0,10
|
В1-060
|
15
|
15
|
8
|
В2-060
|
3
|
3
|
8
|
ДШВ-50/060
ДШВ-50-УГЛ/065
|
В0-068
|
14
|
14
|
10
|
60
65
|
65
|
160
115
|
0,05
|
