Деформационный шов тип ДШО-0/035

Деформационный шов типа ДШО-0 используется для стыков горизонтальных конструкций непосредственно по финишному покрытию пола. Монтаж изделия производится накладным способом.

Может применяться также для стыков вертикальных конструкций по финишной отделке.

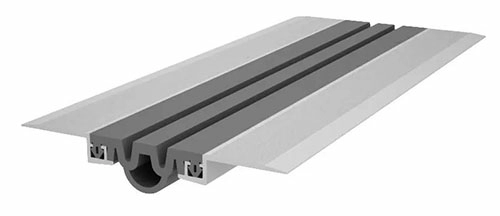

Дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине.

Данный вид является нагружаемым и подходит для участков разным типом эксплуатационных нагрузок, от интенсивных пешеходных до неинтенсивного движения легкового транспорта.

Прямое назначение ДШО — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.

Прижимные планки выполнены из алюминия.

Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).

Особенности и возможности изделия:

• Высокая эластичность компенсатора
• Химическая стойкость
• Стойкость к моющим средствам

Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже:

Устройство	Компенсатор	Перемещение, мм			Размеры, мм		Нагрузка, МПа
		сжатие, мм	растяжение, мм	вертикальный сдвиг, мм	А (ширина шва, мм)	В (ширина вставки, мм)
ДШО-0/035 ДШО-0-УГЛ/035	В0-032	2	2	3	35	155 95	0,30
	В1-032	5	5	3
	В2-032	1	2	3
ДШО-0/040 ДШО-0-УГЛ/040	В0-038	5	5	4	40	160 100	0,30
	В1-038	6	6	4
	В2-038	2	2	4
ДШО-0/050 ДШО-0-УГЛ/050	В0-049	9	9	6	50	170 110	0,25
	В1-049	10	10	6
	В2-049	2	2	6
ДШО-0/060 ДШО-0-УГЛ/060	В0-060	12	12	8	60	180 120	0,25
	В1-060	15	15	8
	В2-060	3	3	8
ДШО-0/070 ДШО-0-УГЛ/070	В0-068	14	14	10	70	190 130	0,25
