Деформационный шов тип ДШН-30/040

Дилатационное устройство ДШН-30 предназначено для обустройства деформационного шва между поверхностями, эксплуатируемыми в условиях высоких нагрузок (например, при проезде автотранспорта и погрузчиков с цельнолитыми шинами).

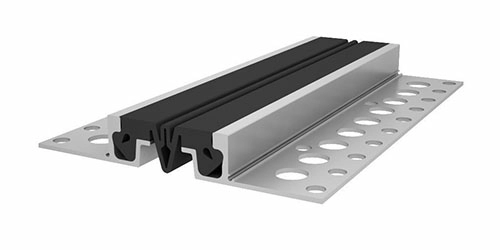

Материал представляет собой два алюминиевых профиля со вставкой из морозостойкой резины на основе этилен-пропиленового каучука (EPDM).
Данная эластичная вставка называется компенсатором, от неё зависит, насколько существенные перемещения выдерживает устройство. Технические сведения с конкретными числовыми значениями — в таблице ниже.

Монтируется изделие закладным способом: направляющие закрепляются анкерами, укладываются под слой строительного раствора (стяжки, наливного пола) толщиной не менее 30 мм.

Благодаря данному устройству деформационный шов защищён от разрушения под действием механических факторов, а также от попадания грязи и мусора.

Компенсатор устойчив к большинству агрессивных воздействий: ультрафиолету, озону, маслам, бензину, различным химическим веществам, в том числе к антиобледенительным солям. При износе легко заменяется.

Устройство	Компенсатор	Перемещение, мм			Размеры, мм			Нагрузка, МПа
		сжатие	растяжение	вертикальный сдвиг	А (ширина шва)	В (ширина вставки)	C (ширина профиля)
ДШН-30/040	Н1-067	7	13	8	40	84	199	3,0
ДШН-30-УГЛ/060					60	84	142
ДШН-30/070	Н1-098	25	15	30	70	115	230	2,5
ДШН-30-УГЛ/090					90	115	173
ДШН-30/100	Н1-130	20	20	40	100	146	261	2,0
ДШН-30-УГЛ/120					120	146	204
