Деформационный шов тип ДШКА-16/050

Деформационный шов типа ДШКА-16 используется для стыков в конструкции пола и монтируются под финишное покрытие толщиной от 16 мм. Таким образом, монтаж направляющих производится закладным способом.

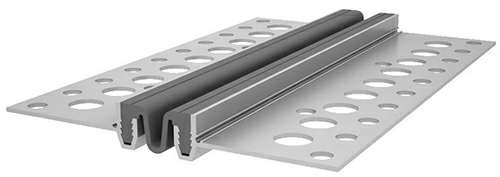

Дилатационное устройство представляет собой металлические направляющие с прочным заменяемым компенсатором из термоэластопласта посередине.

Прямое назначение ДШКА — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.

Данный вид является нагружаемым и износостойким.

Продукция серии ДШКА предназначена для эксплуатации в условиях передвижения транспортных средств, легковых и грузовых. Максимально допустимая нагрузка для материалов внутри серии представлена в таблице. Данная характеристика отличается в зависимости от толщины покрытия (высоты пола), т.е. величины, указанной сразу после “ДШКА-”.

Для удобства вы можете отсортировать все дилатационные устройства по виду нагрузки посредством фильтров (левая боковая панель). Здесь можно выбрать тип воздействия (например, конкретные транспортные средства) или максимальную нагрузку в МПа.

Особенности и возможности изделия:

• Прочность
• Износостойкий компенсатор
• Химическая стойкость (к маслам, бензину, солям)
• Стойкость к моющим средствам
• Морозостойкость

Устройство	Компенсатор	Перемещение, мм			Размеры, мм			Нагрузка, МПа
		сжатие	растяжение	вертикальный сдвиг	А (ширина шва)	В (ширина вставки)	C (ширина профиля)
ДШКА-16/050	К3-044	15	35	10	50	50	200	1,20
ДШКА-16-УГЛ/055					55	55	130
ДШКА-16/060	К3-054	20	45	12	60	60	210	1,20
ДШКА-16-УГЛ/065					65	65	140
ДШКА-16/070	К3-064	30	75	15	70	70	220	1,20
ДШКА-16-УГЛ/075					75	75	150
ДШКА-16/080	К3-074	40	80	20	80	80	230	1,20
ДШКА-16-УГЛ/085					85	85	160
ДШКА-16/100	К3-094	45	80	25	100	100	250	0,90
ДШКА-16-УГЛ/105					105	105	180
