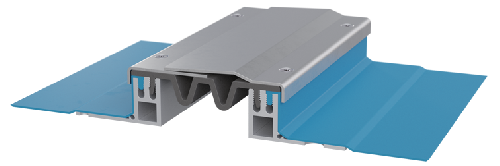

Деформационный шов тип ДПШ-50/100 нерж. сталь, Аквабарьер

ДПШ — единственный вид дилатационных устройств с полной гидроизоляцией шва. Подходит для применения в особо сложных условиях.

Помимо износостойкого компенсатора из ТЭП в стальные направляющие дефшва плотно вставлен водонепроницаемый обвод из ПВХ-П. Этот обвод обеспечивает герметичность шва, защищает его от проникновения воды, попадания пыли и грязи.

В зависимости от вида обвода монтаж может осуществляться при сопряжении с гидроизоляционным ковром (КОГ-318) и без (КОГ-055).

Уплотнительный профиль из термоэластопласта отличается длительным сроком службы в связи с высокими эксплуатационными характеристиками: тепло- и морозостойкостью, а также стабильностью при воздействии агрессивных химических веществ (солей, щелочей, кислот, масел и т.д). При необходимости уплотнительный профиль легко заменяется.

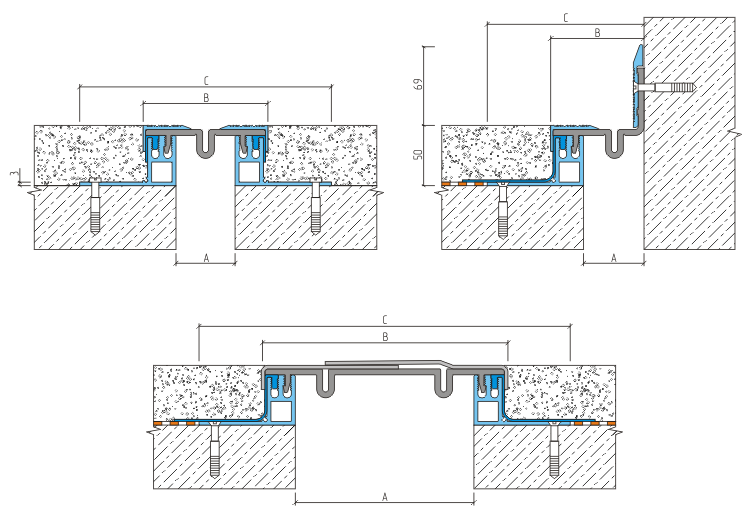

Монтаж:

Размеры, м.: А — 50; В — 105; С — 212.

Перемещения,мм.:

Устройство	Компенсатор	Перемещение, мм			Размеры, мм			Нагрузка, МПа
		сжатие	растяжение	вертикальный сдвиг	А (ширина шва)	В (ширина вставки)	C (ширина профиля)
ДПШ-50/050	П3-104	5	25	30	50	108	213	3,0
ДПШ-50/080	П3-134	30	40	35	80	138	243	2,1
ДПШ-50/100	П3-154	30	50	45	100	158	266	1,0
ДПШ-50/150	П3-204	30	50	50	150	210	316	0,5
