Звукоизолирующая панельная система ЗИПС-Z4 c функцией выравнивания поверхности, применяется при строительстве и реконструкции зданий любого типа для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен, перегородок, а также железобетонных перекрытий. Предельная неровность поверхности, доступная для выравнивания системой ЗИПС-Z4 составляет 50 мм.
Конструкция сэндвич-панелей ЗИПС-Z4 запатентована в России и странах СНГ.
Состав и описание компонентов системы:

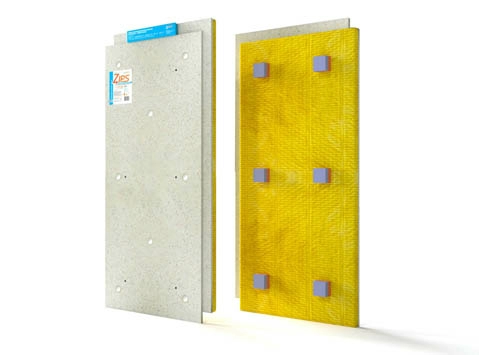

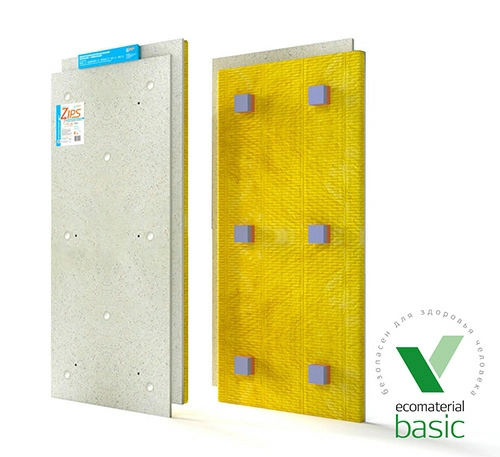

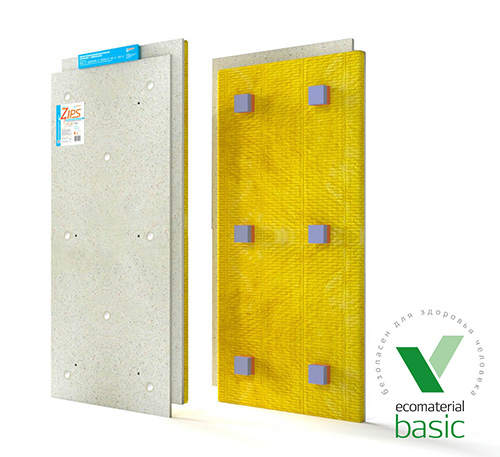

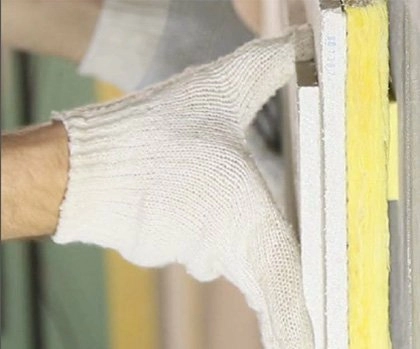

Звукоизолирующая панельная система ЗИПС-Z4 состоит из сэндвич-панелей толщиной 42,5 мм и специальных финишных гипсокартонных листов AKU-line 12,5 мм. Сэндвич-панель Z4 представляет собой комбинацию слоев гипсоволокнистых листов и штапельного стекловолокна. Каждая сэндвич-панель содержит восемь виброизолирующих узлов крепления, посредством которых она монтируется к стенам или перекрытиям.
Для опоры на стену или перекрытие в панели используются шесть опорных элементов из материала Sylomer, с помощью которых можно регулировать относ панели от поверхности до 20 мм, а с применением дополнительных самоклеющихся ST-опор – до 50 мм.
В исходном состоянии данные опоры выступают более чем на 5 мм над плоскостью сэндвич-панели, но при монтаже на ровную поверхность они поджимаются, и минимальная толщина системы вместе с финишным слоем гипсокартона составляет 55 мм.
Хранение и транспортировка:
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадание на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания. При транспортировке все регулируемые узлы панелей должны быть выведены в состояние "минимального относа от поверхности".
Технология монтажа:
Панельная система ЗИПС-Z4 монтируется в строгом соответствии с Инструкцией по монтажу.
Размеры:
Рабочий размер панелей (без площади гребней): 1200 х 600 мм.
Толщина сэндвич-панели, смонтированной на ровной поверхности: 42,5 мм.
Толщина системы, смонтированной на ровной поверхности, с финишным слоем ГКЛ: 55 мм.
Физические характеристики:
Вес панели: 19,3 кг.
Поверхностная плотность системы: 39 кг/м2.
Пожаробезопасность:

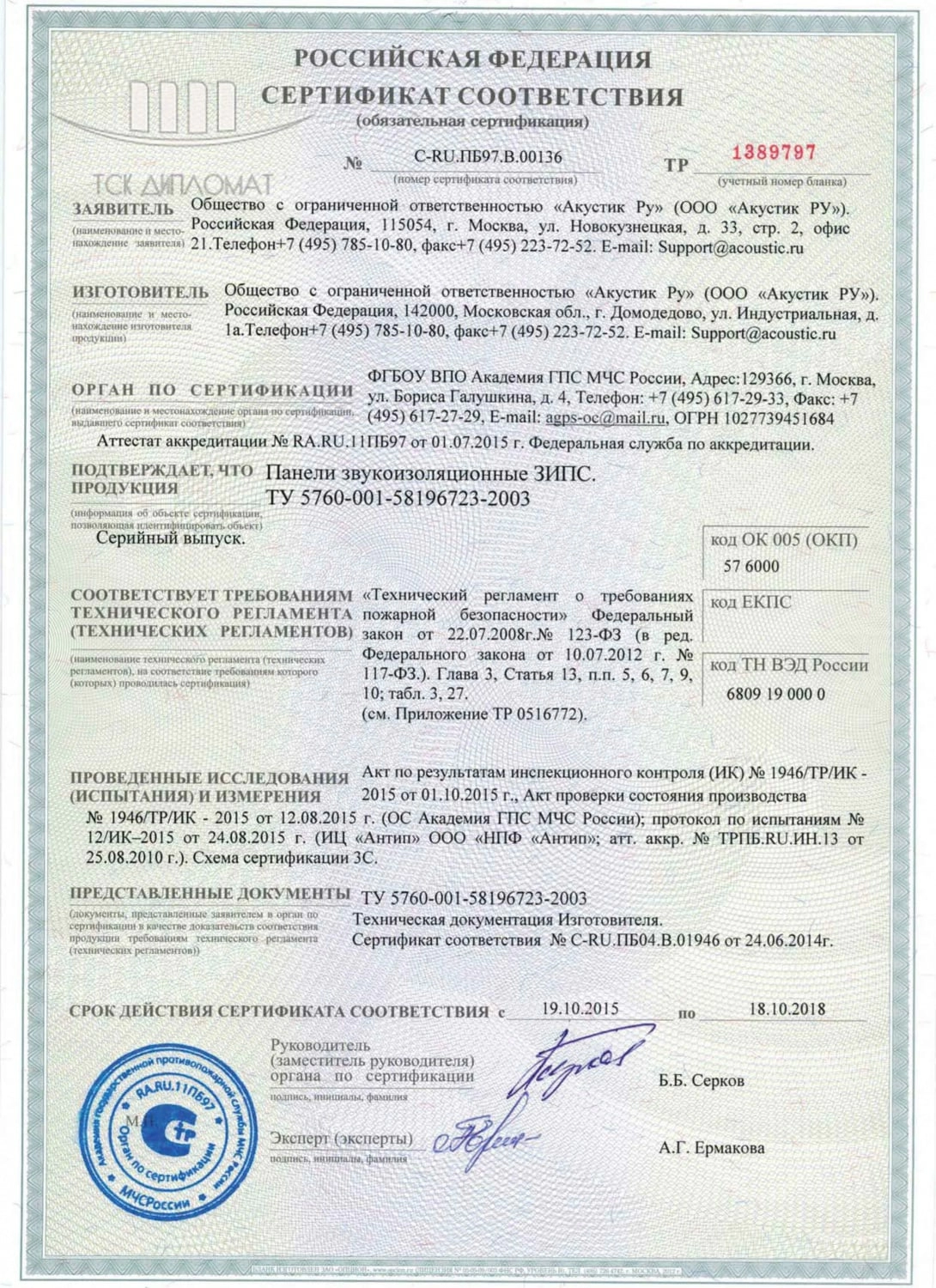

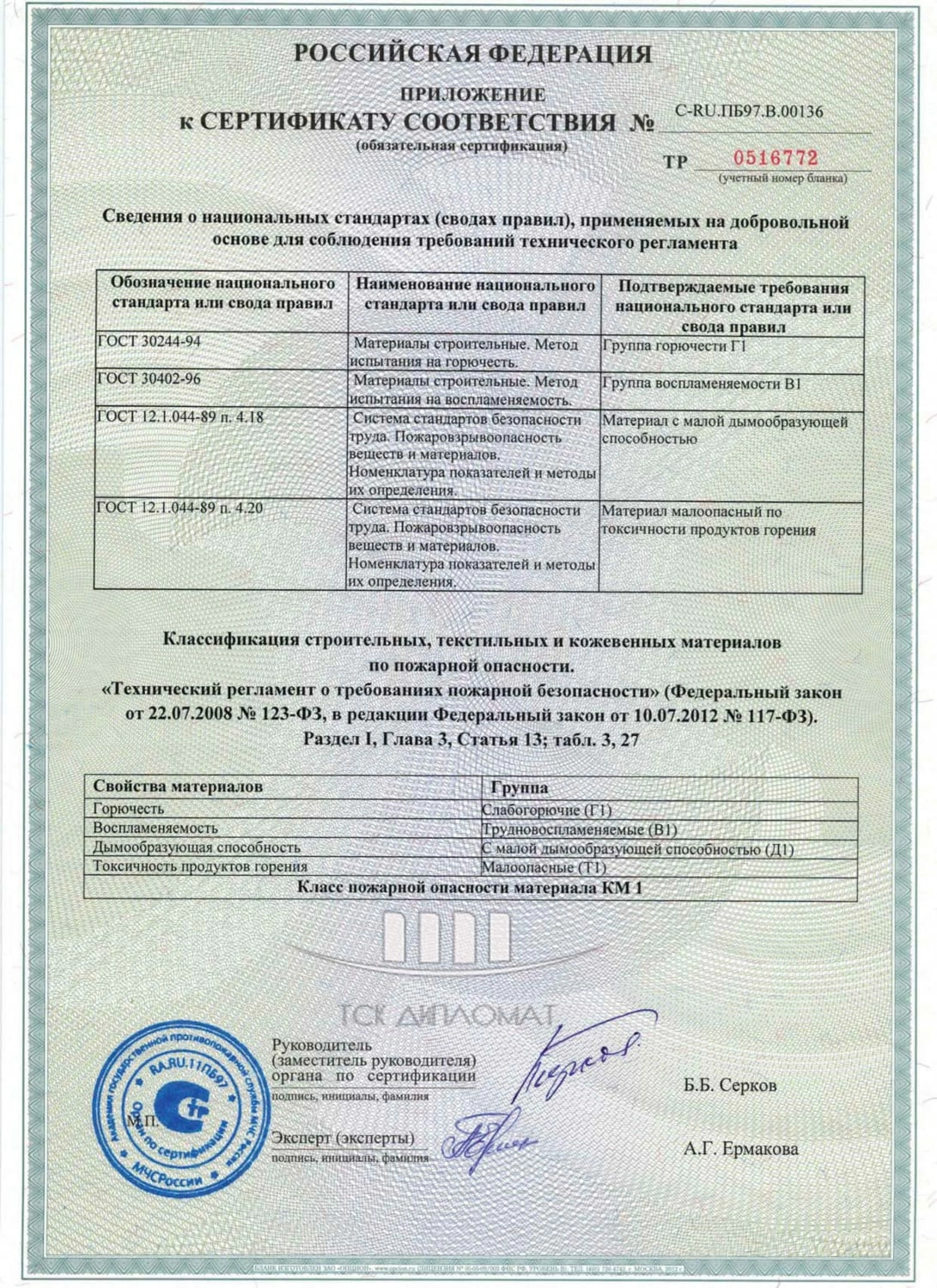

Класс пожарной опасности - КМ1. (сертификат соответствия №С-RU.Пб97.В.01125)
Экологичность:
Материал соответствует единым СанЭиГ требованиям к товарам, подлежащим сан. эпид. надзору (экспертное заключение №2693-6 выдано Центром гигиены и эпидемиологии в Московской области).
Изоляция воздушного шума:
Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:
Частота, Гц
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
стена из керамического кирпича 120 мм (Rw = 50 дБ)
|
36,3
|
36,6
|
37,2
|
38,7
|
39,4
|
40,9
|
43,6
|
46,0
|
стена из керамического кирпича 120 мм + ЗИПС-Z4 55 мм + AKU-line 12,5 мм (Rw = 63дБ)
|
39,3
|
42,1
|
45,8
|
48,4
|
51,5
|
55,5
|
59,0
|
61,8
|
Частота, Гц
|
630
|
800
|
1000
|
1250
|
1600
|
2000
|
2500
|
3150
|
стена из керамического кирпича 120 мм (Rw = 50 дБ)
|
47,3
|
47,6
|
50,8
|
52,5
|
55,4
|
56,4
|
57,7
|
59,6
|
стена из керамического кирпича 120 мм + ЗИПС-Z4 42,5 мм + AKU-line 12,5 мм (Rw = 63дБ)
|
64,9
|
69,9
|
72,9
|
75,3
|
77,5
|
77,7
|
77,5
|
76,0
|
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Z4: ΔRw = 13 – 15 дБ в зависимости от степени неровности стены или перекрытия*
* чем больше относ панели Z4 от поверхности – тем выше индекс дополнительной звукоизоляции.
