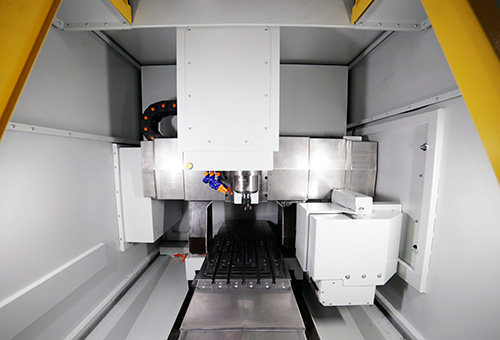

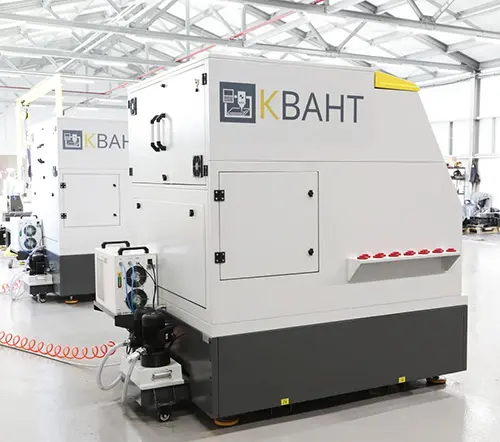

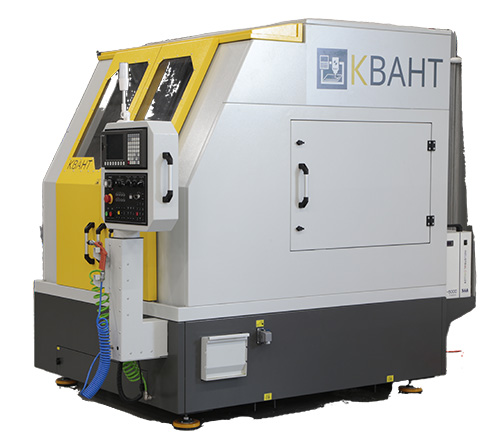

Трехосевой фрезерный центр КВАНТ MG-1

Преимущества:

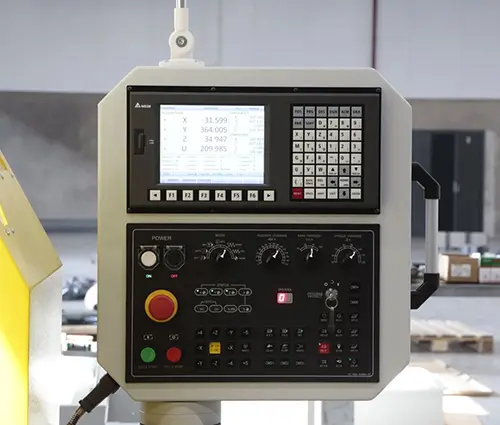

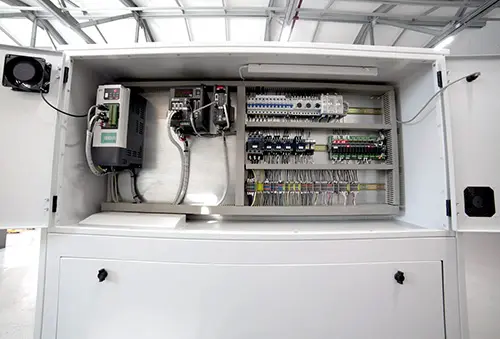

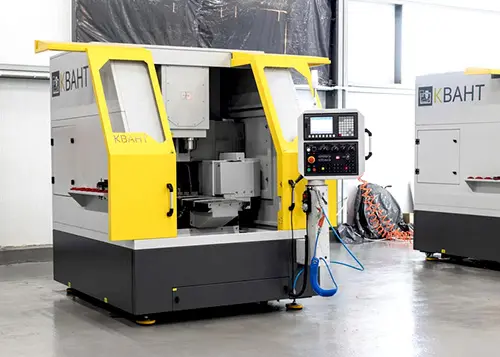

• Станок оснащен ЧПУ Delta Electronics NC300B-MS-AE с 8-ми дюймовым экраном, функциональной клавиатурой и выносным пультом оператора.
• ЧПУ является аналогом популярной модели производителя Fanuc, превосходя её по отдельным параметрам. Устройство полностью поддерживает iMachining, что позволяет выполнять обработку деталей на высоких скоростях и с высочайшей точностью. В системе управления станком предусмотрена функция «жесткого нарезания резьбы».
• Оборудование поставляется с высокопроизводительным шпинделем мощностью 13,6 кВт и крутящим моментом до 31 нм. Частота вращения составляет до 28.000 оборотов в минуту. Конус шпинделя – BT30.
• Станок оснащен проводной системой измерения детали Vers и системой измерения инструмента Vers.
• Емкость инструментального магазина составляет 12 инструментов.
• Станок укомплектован системой автосмазки направляющих.

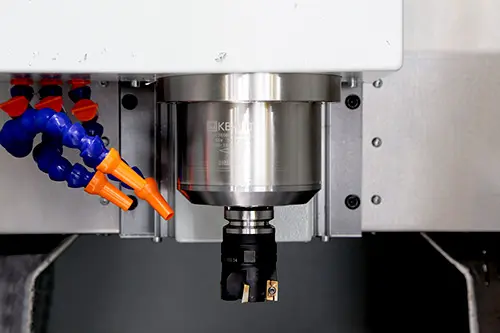

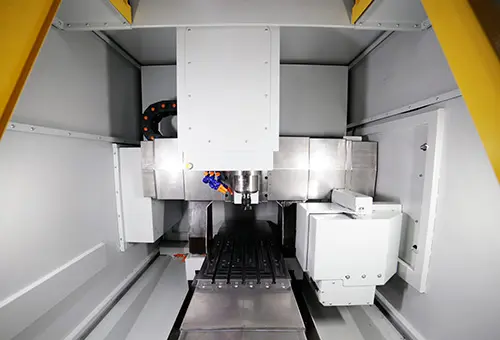

Шпиндель фрезерного станка КВАНТ MG-1:

• Жесткое нарезание резьбы: есть
• Конус шпинделя: BT30
• Частота вращения шпинделя: 28 000 об/мин
• Расстояние от торца шпинделя до поверхности рабочего стола: 60−360 мм
• Мощность двигателя шпинделя: 13.6 кВт
• Внешний диаметр шпинделя: 125 мм
• Крутящий момент: номинальный 10.5 нм, максимальный 31 нм
• Тип привода шпинделя: Прямой

Стол фрезерный:

• Размер стола: 400х600 мм
• Размер Т-пазов / количество / расстояние между пазами: 12H12 / 5 / 63
• Макс. нагрузка на стол: 250 кг
• Получить полную спецификацию

Перемещения:

• Перемещение по оси X: 410 мм
• Перемещение по оси Y: 610 мм
• Перемещение по оси Z: 300 мм
• Тип направляющих X / Y / Z: роликовые
• Мощность серводвигателей по осям X / Y / Z: 0.75 кВт
• Быстрые перемещения X / Y / Z: 15 м/мин
• Скорость подачи X / Y / Z: 15 мм/мин

Точность:

• Класс точности: повышенный
• Точность позиционирования по осям X / Y / Z: ± 0,005 мм
• Повторяемость X / Y / Z: ± 0,003 мм

Комплектация:

1. Системы измерения инструмента и привязки деталей: VERS.
2. Инструментальный магазин: емкость магазина инструментов 12 ячеек.

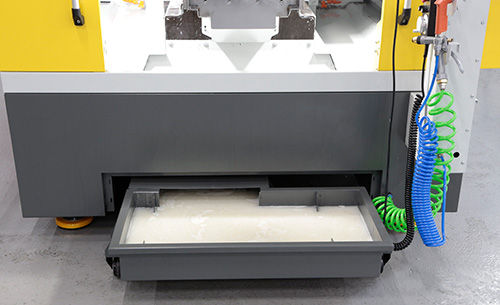

3. Система удаления стружки: короб.
4. Система автосмазки направляющих и ШВП.

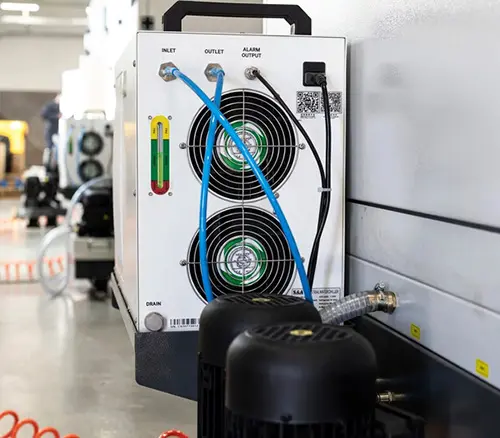

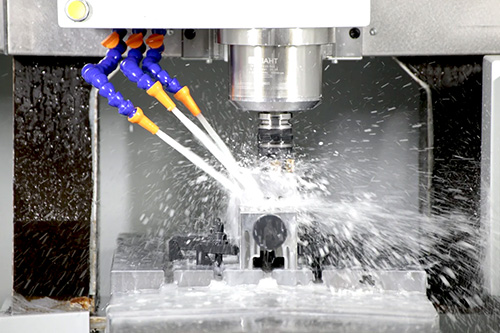

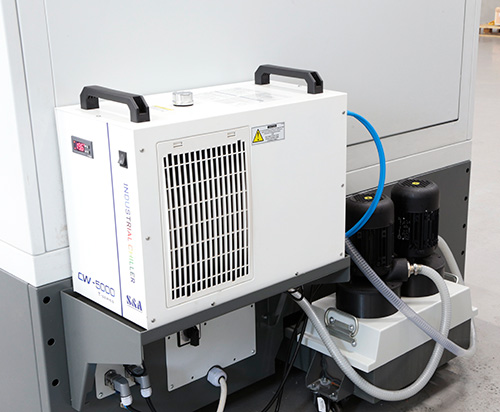

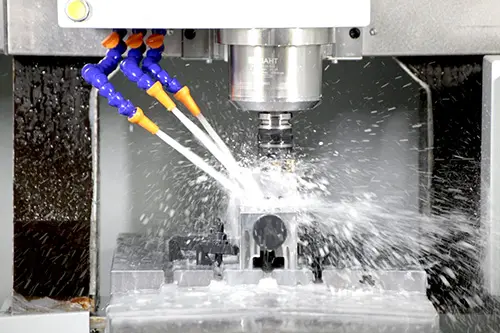

5. Система охлаждения инструмента и обмыва кабинета.
6. Промывочный и обдувочный пистолеты.
7. Набор инструментальной оснастки:

• BT30-ER32-70 – цанговый патрон MAS 403 (16771) – 4 штуки;
• BT30-ER32-100 – цанговый патрон MAS403 (11280) – 4 штуки;
• PS-BT30-45 – штревель без отверстия под СОЖ, без уплотнительного кольца (17093) – 8 штук;
• ER32AA-18 шт. – набор цанг высокой точности в деревянном кейсе (08963) – 1 штука;
• SPNR-ER32-UM – ключ для патронов – 1 штука;
• ключ для штревеля – 1 штука;
• BT30 – вертикально-горизонтальная подставка для закрепления оправок – 1 штука;

Опциональное оснащение:

1. Системы измерения инструмента и привязки деталей:

• VE-TS-L / VE-OMP40e;
• VE-TS-L / VE-OMP40S (с обратной связью);
• Silver SOMP40 / S5TS-L;
• Pioneer OTC200 / OSI-30;
• Renishaw OMP40-2 / TS27R-A.

2. Инструментальный магазин:

• емкость магазина инструментов 27 ячеек.

3. Система удаления стружки:

• шнек (мобильная тележка в комплекте);
• транспортер.

4. Системы аспирации:

• фильтр масляного тумана;
• пылеулавливатель (под ТЗ заказчика).

5. Вакуумный стол:

• стол 300х400 (вакуумная станция в комплекте).

6. Поворотная ось (4 ось):

• план-шайба 125 мм (задняя бабка в комплекте).

7. Набор инструментальной оснастки (расширенный):

• безынерционный молоток – 1 штука;
• прижимы фрезерные в кейсе – 1 штука;
• набор прецизионных параллельных подкладок для тисков – 1 штука;
• тиски – 1 штука.

Технические характеристики:

Модель	MG-1
ШПИНДЕЛЬ
Установка 4-ой оси	есть
Жесткое нарезание резьбы	есть
Конус шпинделя	BT30
Частота вращения шпинделя, об/мин (в базовой версии)	28 000
Расстояние от стола до портала, мм	250
Расстояние от торца шпинделя до поверхности рабочего стола, мм	60-330
Мощность двигателя шпинделя, кВт	13.6
Внешний диаметр шпинделя, мм	125
Крутящий момент, нм	номинальный 10.5, макс. 31
Тип привода шпинделя	Прямой
СИСТЕМА ЧПУ
Производитель	Delta
Модель	NC-300
СТОЛ
Размер стола, мм	400х600
Размер Т-пазов / количество / расстояние между пазами	12/5/63
Макс. нагрузка на стол, кг	250
ПЕРЕМЕЩЕНИЯ
Перемещение по оси x, мм	410
Перемещение по оси y, мм	610
Перемещение по оси z, мм	270
Тип направляющих x / y / z	роликовые
Мощность серводвигателей по осям x / y / z, кВт	0.75
Быстрые перемещения x / y / z, м/мин	15
Скорость подачи x / y / z, мм/мин	15
ТОЧНОСТЬ
Класс точности	Повышенный
Точность позиционирования по осям x / y / z, мм	± 0,005
Повторяемость x / y / z, мм	± 0,003
ОХЛАЖДЕНИЕ ИНСТРУМЕНТА
Объем бака СОЖ, л	120
Мощность помпы СОЖ, кВт	2 × 0.75
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
Емкость магазина инструмента	12
Макс. вес инструмента, кг	2
Макс. длина инструмента, мм	180
Макс. диаметр инструмента (при полной загрузке ячеек), мм	63
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	80
Время смены инструмента, сек	5-10
ЭНЕРГОПОТРЕБЛЕНИЕ И ПОДКЛЮЧЕНИЕ
Потребление электроэнергии, кВт	18
Давление воздуха, бар	7
ГАБАРИТЫ И ВЕС
Длина, мм	2500
Ширина, мм	1605
Высота, мм	2100
Вес, кг	1800

ЧПУ Delta Electronics NC300B-MS-AE

• Написание программ: стандарт ISO
• Совместимость с постпроцессором Fanuc: 100%
• Освоение оператором стойки ЧПУ Delta Electronics c базовыми знаниями и самостоятельно работающим на стойке Fanuc: до двух дней
