Что нужно знать об устройстве душевой без поддона

Содержание

Душ без поддона — популярное решение для современных ванных комнат. Вместо готового душевого поддона здесь используется пол с уклоном к сливному трапу, облицованный плиткой или мозаикой. Такая конструкция позволяет оформить душевую зону в едином стиле с остальным помещением, отказаться от высокого порога и более свободно выбирать размеры и форму душевой. По сравнению с ванной душевая зона обычно занимает меньше места, что особенно актуально для небольших санузлов. Кроме того, душ в строительном исполнении может выглядеть гораздо эффектнее стандартной пластиковой душевой кабины, особенно в сочетании с крупноформатным керамогранитом, декоративной мозаикой и прозрачными стеклянными перегородками.

Однако за внешней простотой скрывается достаточно сложная конструкция. Душевая требует правильной организации отвода воды, устройства уклона, надежной гидроизоляции и грамотного подбора отделочных материалов. Ошибки на любом из этих этапов могут привести к застою воды, протечкам и необходимости переделывать облицовку.

В статье подробно разберем, как сделать душевую без поддона своими руками или проконтролировать работу мастеров. Расскажем, как выбрать душевой трап и подготовить основание, какие материалы применить для гидроизоляции, укладки плитки и заполнения швов.

Что такое душевая без поддона и как она устроена

Душ без поддона, или душ в строительном исполнении, — это душевая зона, в которой вода отводится через сливной трап, встроенный непосредственно в пол. Вместо готового акрилового, стального или керамического поддона здесь устраивают специальное основание с уклоном, гидроизоляцией и облицовкой из плитки или мозаики.

В зависимости от планировки ванной комнаты и технических возможностей душевую можно организовать несколькими способами:

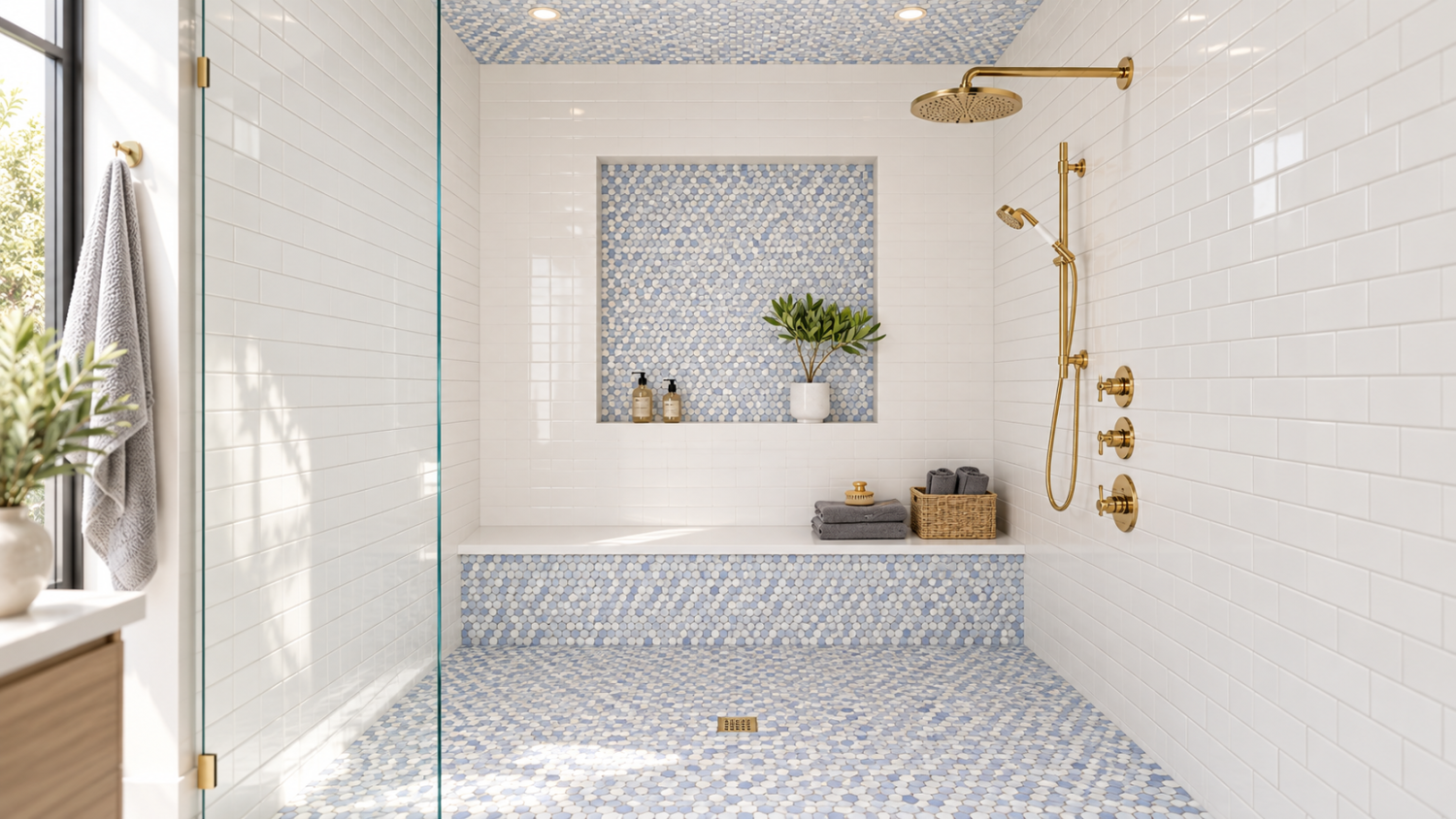

1. Вровень с основным полом. Душевая зона не имеет порога, а покрытие пола визуально продолжается внутри нее. Такой вариант особенно хорошо смотрится в современных интерьерах и удобен благодаря отсутствию высокого бортика.

2. С небольшим порогом или бортиком. Душевая зона отделена от остальной части ванной комнаты невысоким выступом. Это помогает ограничить распространение воды и может упростить устройство конструкции, если высоты существующего пола недостаточно для размещения слива.

3.  На приподнятом основании. Пол душевой располагается выше уровня остального помещения. Такое решение иногда используют, когда невозможно разместить трап и канализационные трубы внутри существующей конструкции пола.

Душевую зону можно оставить открытой, дополнить неподвижной стеклянной перегородкой или установить двери. Выбор зависит от размеров помещения, расположения сантехники и того, насколько хорошо необходимо защитить остальную часть ванной от брызг.

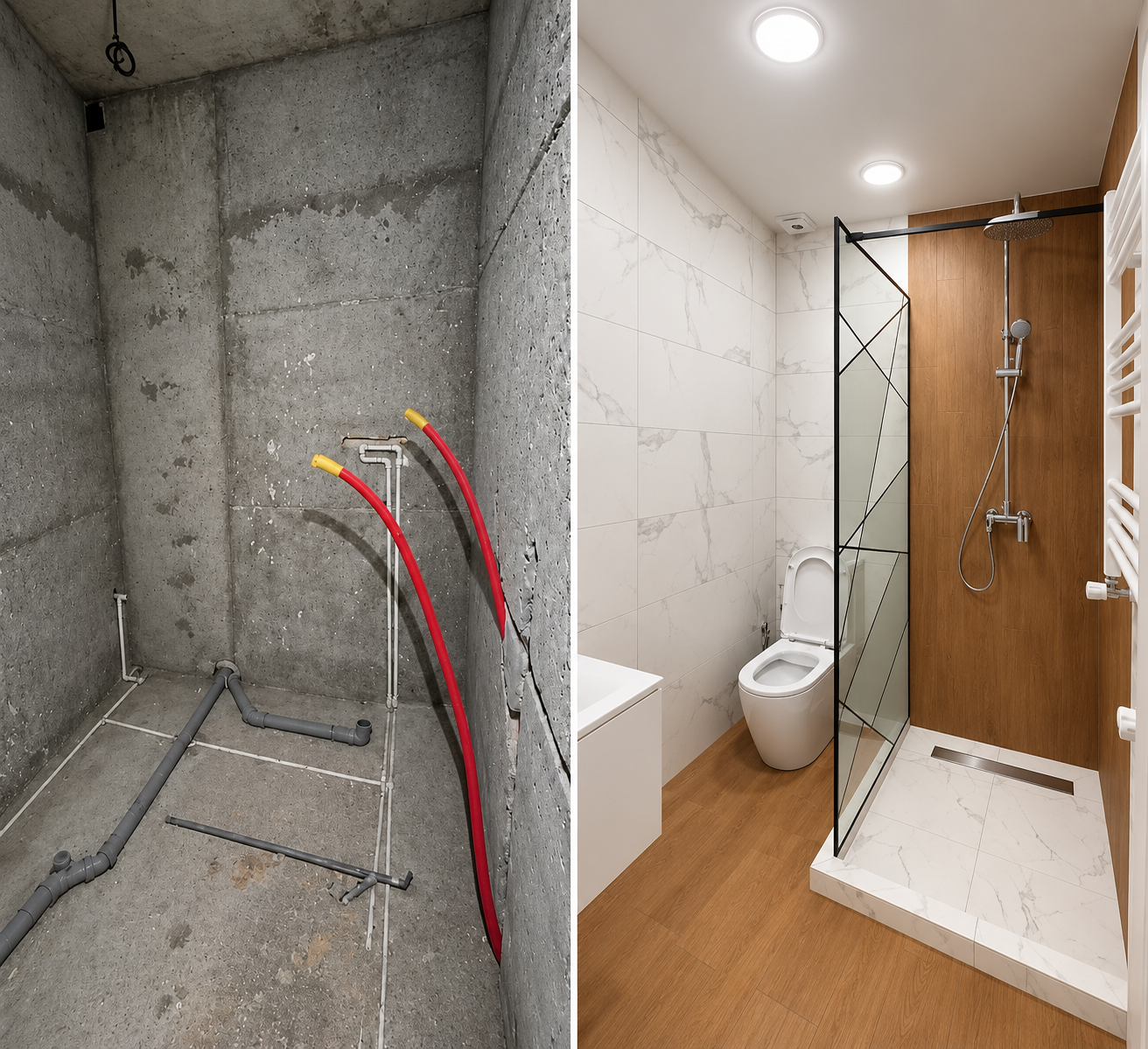

Особенности устройства душевой без поддона в квартире

Устройство душа со сливным трапом в многоквартирных домах допускается. В 2021 году соответствующие изменения были внесены в строительные нормы. Однако при монтаже необходимо обеспечить надежную гидроизоляцию и не нарушать несущие конструкции здания. В частности, нельзя самовольно делать углубления в плитах перекрытия для размещения трапа и канализационных труб.

Необходимость согласования зависит от характера работ и региональных требований. Например, в Москве замена ванны на душ с трапом относится к переустройству помещения и требует оформления в установленном порядке. Поэтому перед ремонтом стоит уточнить действующие правила для своего региона.

Помимо нормативных, существуют и технические ограничения:

• Высота пола. Для размещения трапа и канализационного отвода требуется определенное пространство. В квартире его может оказаться недостаточно, а углублять несущую плиту перекрытия ради установки слива нельзя без предусмотренного проектом конструктивного решения.

• Подключение к канализации. Слив должен обеспечивать самотечный отвод воды. Расположение стояка, высота подключения и необходимый уклон трубы могут ограничивать выбор места для душевой.

• Гидроизоляция. В квартире особенно важно обеспечить защиту перекрытия и примыканий от протечек. Конструкция пола должна соответствовать требованиям к гидроизоляции мокрых зон.

Поэтому перед устройством душа без поддона в квартире стоит проверить техническую возможность такого решения и необходимость согласования работ. Особенно это касается душевых вровень с полом, для которых требуется разместить все элементы сливной системы внутри конструкции перекрытия или пола.

То есть отсутствие готового поддона не означает, что вода может свободно стекать по обычному полу ванной комнаты. Под плиткой находится многослойная конструкция, которая должна обеспечивать отвод воды к трапу и защищать основание, стены и соседние помещения от проникновения влаги.

Как выбрать душевой трап

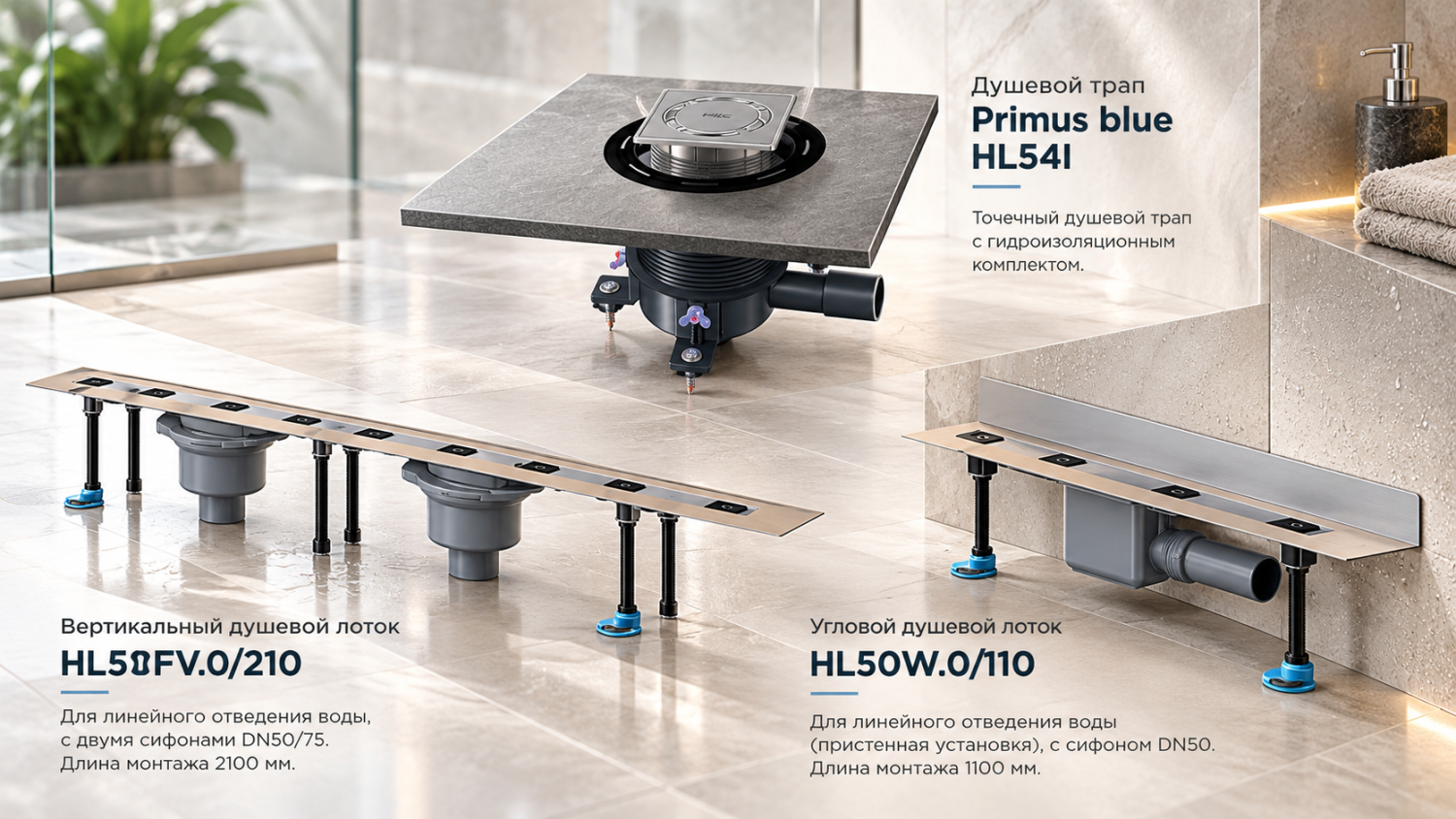

Главный элемент, необходимый для создания душевой зоны — сливной трап. Он собирает воду с поверхности пола и отводит ее в канализацию. От конструкции и расположения трапа зависят высота пола, направление уклона и особенности укладки плитки. Существует два основных типа сливных устройств: точечные и линейные.

Точечный трап. Представляет собой компактный слив с квадратной или круглой решеткой. Его устанавливают в центре душевой зоны или ближе к стене. Обычно к такому сливу формируют уклон с нескольких сторон, поэтому для облицовки удобнее использовать мозаику или плитку небольшого формата.

Линейный трап (душевой лоток). Вытянутое сливное устройство, которое часто устанавливают вдоль стены. Позволяет организовать уклон пола в одной плоскости, что особенно удобно при укладке крупноформатного керамогранита. Также существуют угловые душевые лотки, предназначенные для установки в углу душевой зоны. Линейные и угловые модели обычно дороже точечных.

При выборе той или иной конструкции необходимо учитывать монтажную высоту трапа и возможность его подключения к канализации. Сливное устройство вместе с отводящей трубой должно помещаться в конструкции пола. Если пространство ограничено, можно рассмотреть низкие модели трапов.

Не менее важна пропускная способность. Это тот объем воды, который трап способен отводить за определенное время. Она должна соответствовать расходу душевой системы, особенно если планируется установка большого верхнего душа.

Отдельного внимания заслуживает тип затвора, препятствующего проникновению запахов из канализации. В моделях с гидрозатвором эту функцию выполняет водяная пробка, которая при длительном простое может испаряться. Сухой затвор закрывает проход механически, поэтому особенно удобен для душевых, которыми пользуются нерегулярно. Существуют также комбинированные модели.

Для душа в строительном исполнении важно выбрать трап, конструкция которого предусматривает герметичное соединение с гидроизоляцией. Это может быть специальный фланец или другой соединительный элемент, предусмотренный производителем. Желательно также, чтобы решетка легко снималась, обеспечивая доступ к затвору для очистки.

Помимо трапа, для устройства душевой понадобятся:

• цементная смесь для формирования уклона

• грунтовка

• гидроизоляция с уплотнительными лентами и манжетами

• плиточный клей

• плитка или мозаика

• затирка и эластичный герметик

Далее рассмотрим их применение в последовательности выполнения монтажных работ.

Подготовка основания и формирование уклона пола

Работы начинают с установки душевого трапа и его подключения к канализации. Сливное устройство выставляют по высоте с учетом будущей стяжки, гидроизоляции, плиточного клея и облицовки. Канализационную трубу прокладывают с уклоном в сторону стояка, а герметичность соединений проверяют до заливки стяжки.

Основание очищают от пыли и загрязнений, удаляют непрочные участки, заделывают трещины и другие дефекты. Затем поверхность грунтуют составом, подходящим для основания и выбранной стяжечной смеси.

>> Подробно о грунтующих составах читайте в статье >>

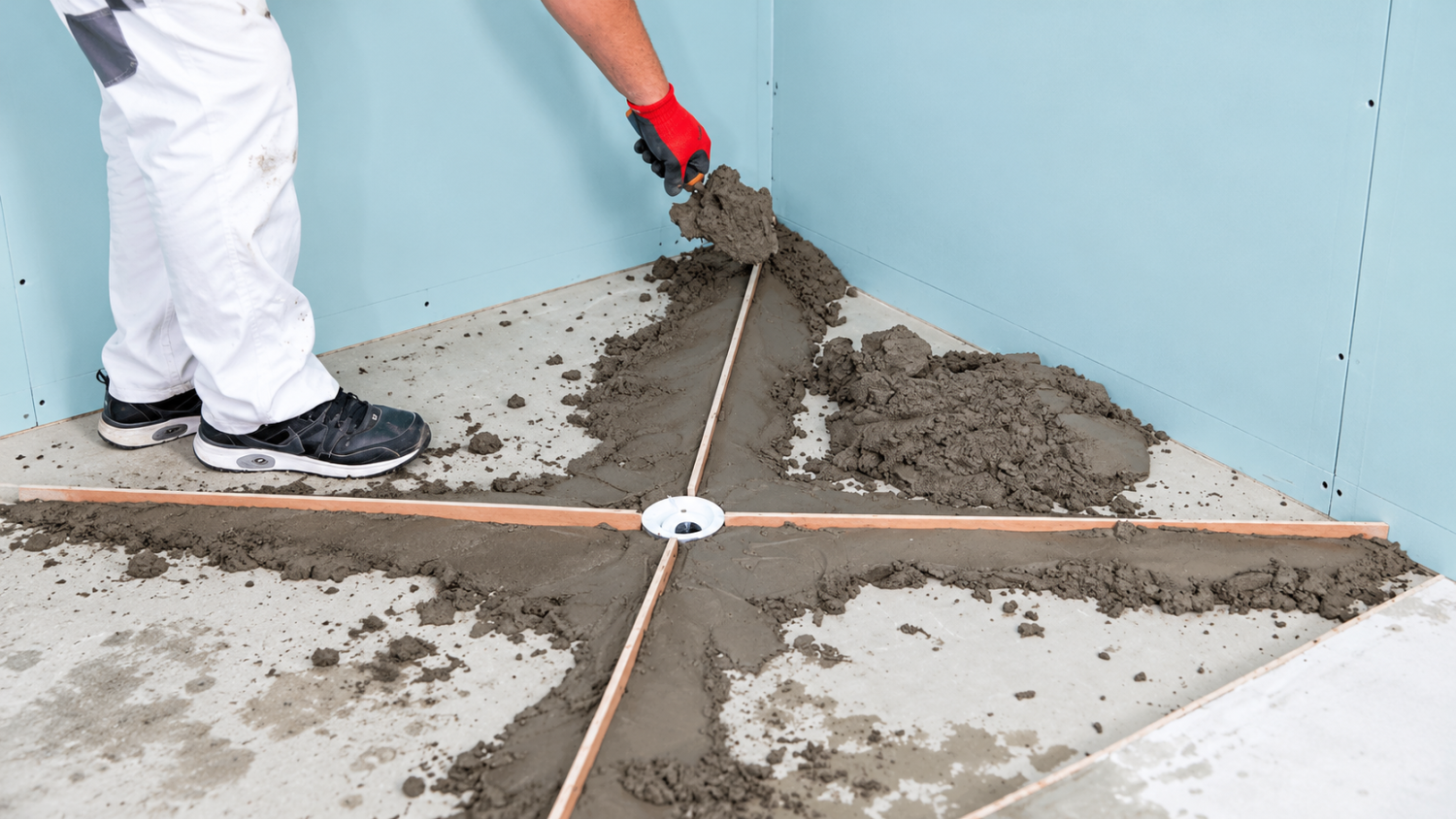

Уклон пола к сливу (1–2%, то есть 1–2 см на каждый метр длины) формируют с нескольких сторон при точечном трапе, а при линейном, расположенном вдоль стены — в одной плоскости. Для формирования уклона используют цементные стяжечные смеси, например ОСНОВИТ СТАРТОЛАЙН FC41 H с толщиной слоя 20–200 мм или Perfekta Фиброслой с толщиной слоя 10–120 мм. Первый состав производитель прямо рекомендует для придания полу необходимого уклона. При выборе смеси важно учитывать минимальную толщину слоя возле трапа. Если она меньше допустимой для выбранного состава, потребуется другое техническое решение. Обычные самовыравнивающиеся смеси (наливные полы) для этой задачи не подходят, поскольку предназначены для получения горизонтальной поверхности.

После устройства стяжки проверяют направление уклона и отсутствие впадин, в которых может задерживаться вода. К гидроизоляции переходят после набора основанием необходимой прочности и высыхания до показателей, предусмотренных производителем гидроизоляционного материала.

Гидроизоляция душа без поддона

Гидроизоляция защищает стяжку, стены и перекрытие от проникновения влаги. Она должна образовывать сплошной водонепроницаемый слой, поскольку плитка и затирка сами по себе не обеспечивают герметичность душевой.

Перед нанесением состава стяжку очищают от пыли и грунтуют согласно рекомендациям производителя. Углы, стыки пола со стенами и места выхода труб дополнительно герметизируют гидроизоляционными лентами и манжетами. Особое внимание уделяют соединению с душевым трапом: гидроизоляцию герметично сопрягают с предусмотренным конструкцией фланцем или специальной манжетой.

Гидроизоляцию наносят на весь пол душевой зоны с заходом на стены, а стены в местах прямого попадания воды защищают на всю высоту воздействия брызг. Для этого подходят обмазочные составы, например MAPEI Mapelastic или LITOKOL HIDROFLEX. Обычно их наносят в два слоя, соблюдая требования производителя к толщине покрытия и времени высыхания.

>> Подробно о жидкой гидроизоляции читайте в статье >>

К укладке плитки приступают после выдержки срока, указанного производителем гидроизоляции, предварительно проверив целостность покрытия, особенно в углах и вокруг трапа.

Укладка плитки, затирка швов и герметизация примыканий в душевой

Для пола выбирают плитку или керамогранит с подходящими противоскользящими характеристиками. Формат облицовки зависит от расположения трапа: для точечного слива с уклоном с нескольких сторон удобнее мозаика или мелкая плитка, а для линейного трапа с уклоном в одной плоскости подойдет и крупноформатный керамогранит.

Плиточный клей должен быть совместим с гидроизоляцией, подходить для выбранной облицовки и условий эксплуатации. Например, можно рассмотреть PLITONIT В+ или MAPEI Keraflex Maxi S1, предварительно проверив рекомендации производителей.

При укладке важно сохранить сформированный уклон к трапу и не допустить перепадов между соседними плитками, препятствующих стоку воды.

Для заполнения межплиточных швов в душевой используют влагостойкие цементные или эпоксидные затирки. Например, MAPEI Ultracolor Plus или LITOKOL STARLIKE EVO. Эпоксидные составы отличаются низким водопоглощением и высокой стойкостью к загрязнениям, но требуют соблюдения технологии нанесения и очистки плитки.

>> Подробно об эпоксидных составах для затирки плиточных швов читайте в статье >>

В углах, на стыках пола и стен и в предусмотренных деформационных швах вместо жесткой затирки применяют эластичный санитарный герметик, например MAPEI Mapesil AC.

Когда можно пользоваться душем? Срок начала эксплуатации зависит от выбранных материалов. Необходимо дождаться полного отверждения плиточного клея, затирки и герметика в соответствии с инструкциями производителей. Ориентироваться следует на самый длительный из указанных сроков до контакта с водой.

Итоги

Душевая без поддона — эстетичное и практичное решение, надежность которого зависит от правильного выбора трапа, устройства уклона, качественной гидроизоляции и совместимости отделочных материалов. Подобрать строительные смеси, гидроизоляцию, плиточные клеи, затирки и герметики для такой душевой помогут специалисты ТСК «Дипломат».
