Кровельные воронки: отток воды с плоской крыши
Кровельные воронки сегодня: новые материалы и интеграция с гидроизоляцией
Срок службы плоской кровли измеряется надежностью ее самых слабых мест. Это узлы примыканий и, в первую очередь, точки водосбора. Любая ошибка на этапе проектирования (от неверного гидравлического расчета до неправильного выбора самой воронки) или ошибок монтажа приведет к протечкам. Влага, попавшая внутрь кровельного пирога, ослабит его теплотехнические свойства и вызовет постепенное разрушение несущих конструкций.
Чтобы минимизировать эти риски, подходы к организации водоотведения с крыши постоянно совершенствовались. Так, ключевые элементы системы эволюционировали: на смену металлическим кровельным воронкам пришли полимерные изделия, принципиально изменился и сам подход к герметизации узла примыкания. В результате воронка стала не просто элементом на кровле, а неотъемлемой, монолитной частью гидроизоляционного ковра.
В статье сравним технологии прошлого и настоящего, разберем виды современных воронок, их конструктивные особенности. Рассмотрим также варианты применения на различных типах кровель и способы монтажа.
Общие принципы работы системы водоотведения

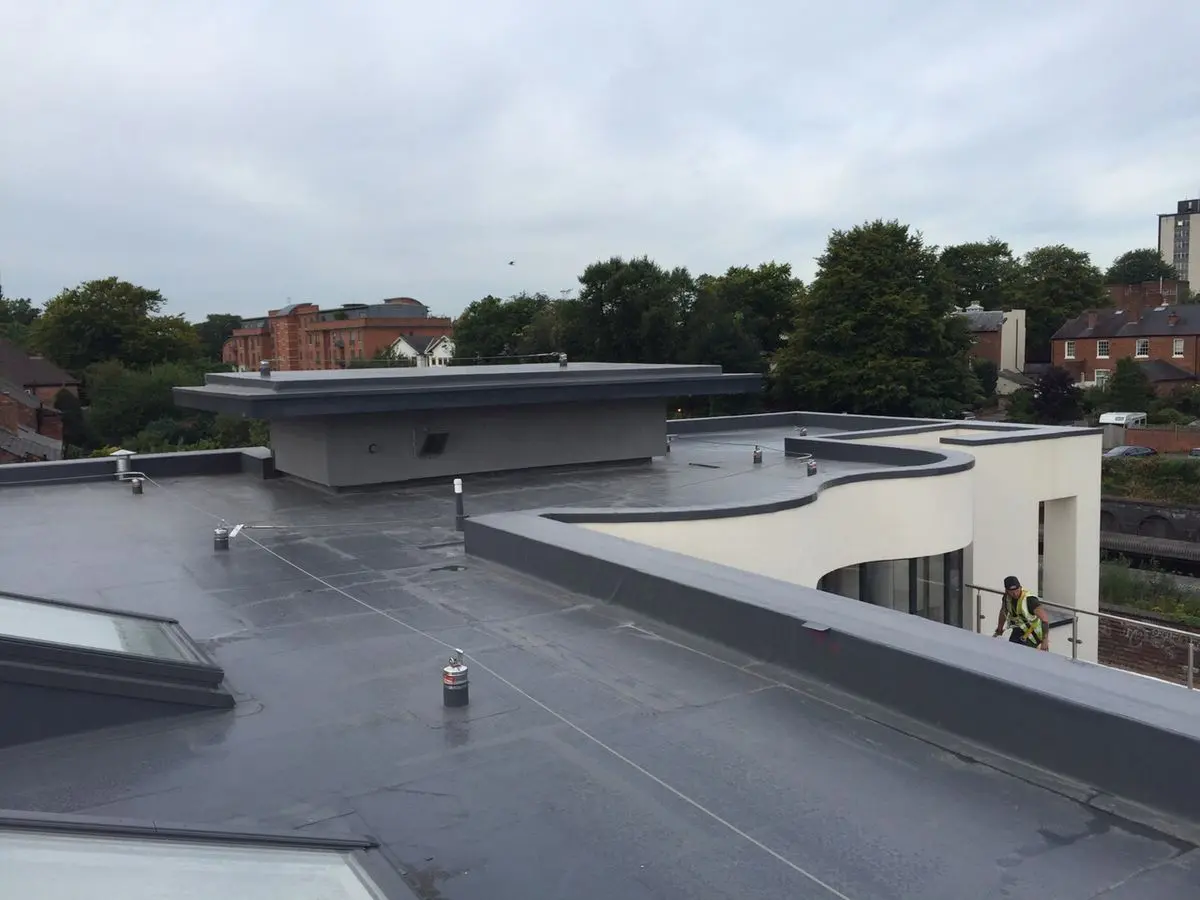

Система необходима, чтобы быстро и в полном объеме собирать атмосферные осадки с поверхности крыши и направлять их во внутренний или наружный водосток. В самом простом виде она состоит из трех ключевых элементов:
- Уклонообразующий слой (разуклонка). Создает на плоской кровле необходимые уклоны, формируя «дороги» для движения воды. >> О том, как сделать разуклонку, читайте в статье >>

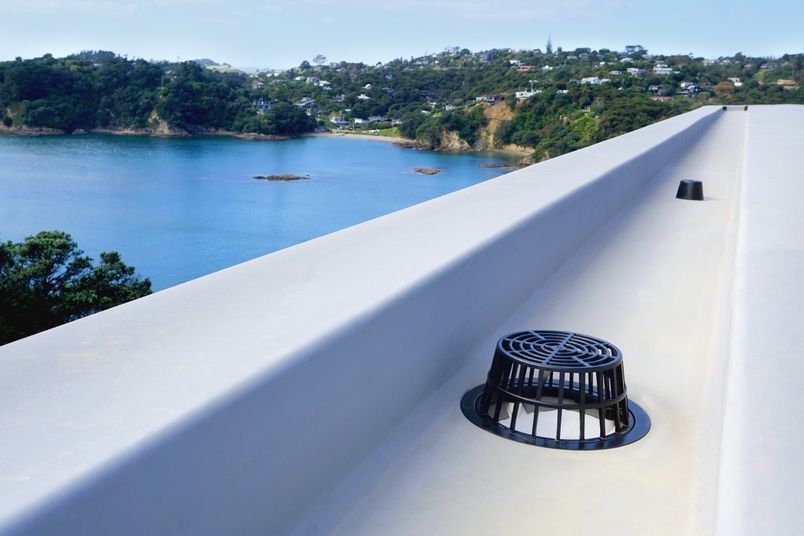

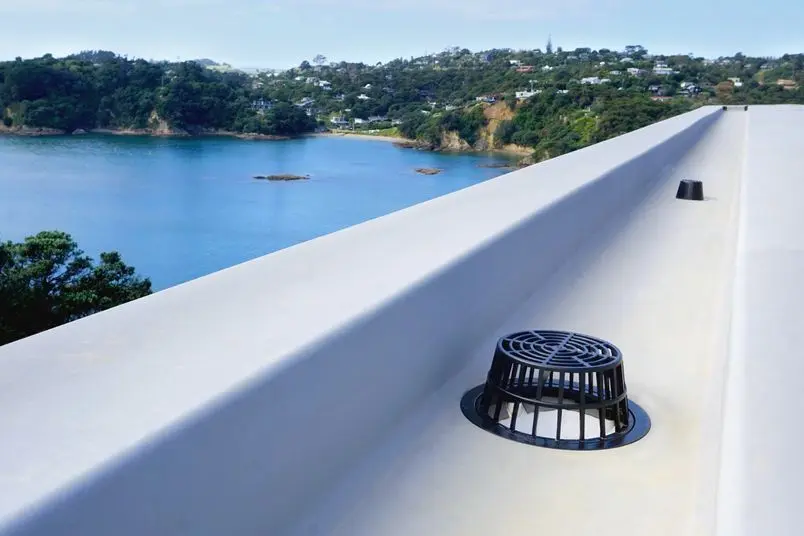

- Кровельные воронки. Устанавливаются в самых низких точках кровли для сбора и отвода воды.
- Трубопроводы. Транспортируют собранную воду к ливневой канализации.
В этой связке воронка — не просто отверстие для стока. Это сложный инженерный узел, который обеспечивает герметичный переход от горизонтальной плоскости кровельного ковра к вертикальному водосточному стояку. Именно от его конструкции и правильной интеграции в кровельный пирог зависит общая герметичность.
Эволюция материалов: от металла к полимерам
Еще 15-20 лет назад большинство водоприемных воронок изготавливались из чугуна, стали или меди. Сегодня на рынке доминируют изделия из специализированных полимеров (ПВХ, полипропилен). Это не просто дань моде, а технологическая необходимость.
Металлические воронки, которые по сей день можно встретить на рынке, безусловно, прочны. Изначально они проектировались под традиционные кровельные покрытия, такие как рулонные битумные материалы, где механический зажим гидроизоляции прижимным фланцем был стандартным и логичным решением. Однако с массовым распространением эластичных полимерных мембран (ПВХ, ТПО) и усовершенствованных битумно-полимерных материалов этот подход обнажил свои слабые стороны.
Говоря о металлических воронках, важно понимать, что они очень разные. Есть изделия из черной или оцинкованной стали, есть тяжелые чугунные, а есть премиальные воронки из цветных металлов (медь, свинец) или нержавеющей стали. Последние, особенно медные, — это практически вечные материалы, не подверженные коррозии и обладающие высокой прочностью. Однако даже у премиальных медных или нержавеющих воронок при их использовании с современными полимерными мембранами сохраняется главная технологическая проблема: принципиальная несовместимость механического способа крепления с эластичным кровельным ковром.
Для монтажа металлической воронки по-прежнему требуются тяжелые прижимные фланцы, которые механически (болтами) прижимают полотно гидроизоляции к ее корпусу. Стык дополнительно обрабатывается герметиками. Вся конструкция, вне зависимости от благородства металла, имеет несколько недостатков:
-
Разные коэффициенты теплового расширения. Металл (медь, сталь) и полимерная мембрана (ПВХ, ТПО) очень по-разному реагируют на перепады температур. Это создает постоянные напряжения в узле примыкания, которые со временем ослабляют механический прижим.
-
Необходимость использования герметика. Герметик — это третий, самый недолговечный элемент в системе. Под воздействием УФ-излучения и температурных циклов он теряет эластичность, трескается и перестает выполнять свою функцию.
-
Специфические недостатки материалов: риск коррозии (для черной и оцинкованной стали), большой вес и хрупкость (для чугуна).
-
Высокая зависимость от квалификации монтажника. Надежность всего узла зависит от того, насколько равномерно затянуты болты и качественно нанесен герметик. Малейшая ошибка ведет к протечке.
Полимерные воронки решили главную проблему — проблему совместимости. Корпус изделия изготавливается из материала, химически подходящего к современным видам гидроизоляции. Полимеры не ржавеют и инертны к агрессивным средам, специальные добавки делают пластик устойчивым к солнечному излучению и перепадам температур. А легкий вес продукции упрощает логистику и монтаж.
>> О том, как выполнить гидроизоляцию кровли, читайте в статье >>
Ключевая инновация: заводская интеграция воронки и гидроизоляции
Главный прорыв в надежности водосточных узлов произошел с появлением воронок, где самый ответственный узел — примыкание к гидроизоляции — формируется в заводских условиях. Это исключает риск ошибок монтажника и гарантирует герметичность.
Современные решения делятся на два типа:

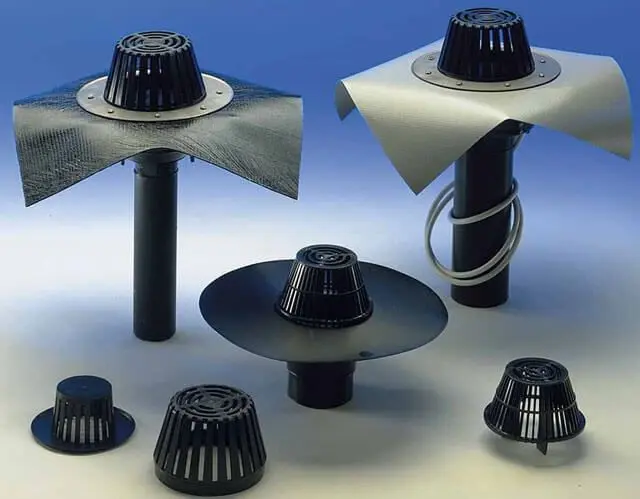

- Воронки с интегрированным фартуком. Заводское соединение воронки с куском кровельного материала (ПВХ или битума) позволяет монтажнику просто приварить или наплавить готовый фартук к основному ковру. В результате получается абсолютно монолитное, бесшовное соединение — самое надежное решение для новых кровель. Среди таких изделий различают:
-
Воронки с фартуком из ПВХ-мембраны. Предназначены для кровель из ПВХ. Фартук гомогенно сваривается с основным полотном гидроизоляции при помощи горячего воздуха, образуя абсолютно монолитное, бесшовное соединение.
- Воронки с фартуком из битумно-полимерного материала. Используются на кровлях из наплавляемой рулонной гидроизоляции. Фартук надежно наплавляется на кровельный ковер при помощи газовой горелки.
- 2. Воронки с усовершенствованным прижимным фланцем. Это современная версия механического крепления, лишенная недостатков прошлого. Вместо недолговечного герметика здесь используется заводской EPDM-уплотнитель, а полимерный корпус не конфликтует с мембраной и не ржавеет. Это универсальные изделия подходят для ремонта и работы с любыми типами гидроизоляции (ПВХ, ТПО, EPDM, битум) и станут идеальным вариантом для ремонтных работ или кровель, где сварка невозможна.
Разновидности современных системных решений

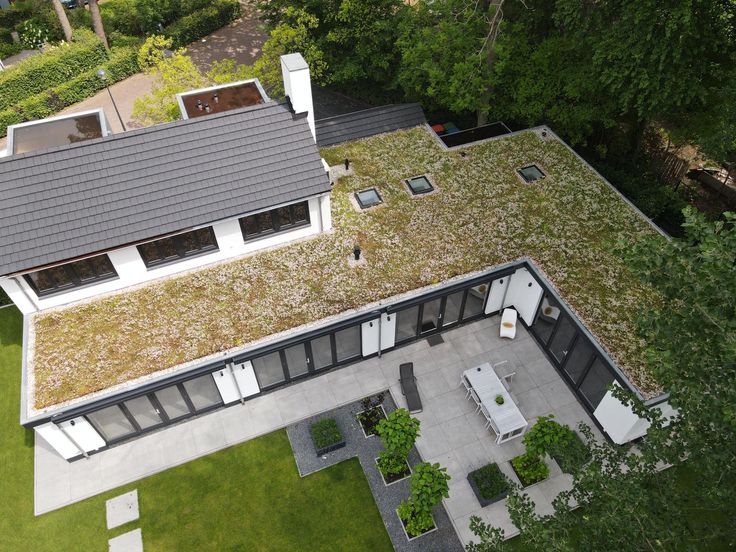

Параллельно с эволюцией самих воронок менялось и представление о плоской кровле. Она перестала быть просто гидроизоляционным ковром, превратившись в сложный многофункциональный «пирог»: появились инверсионные кровли, где утеплитель лежит поверх гидроизоляции, «зеленые» кровли с растительным слоем и эксплуатируемые террасы. Каждая из этих конструкций предъявляет уникальные требования к водоотведению. Например, необходимо отводить воду одновременно с двух уровней (с финишного покрытия и с основной гидроизоляции) или организовывать сброс воды через вертикальные парапеты. Ответом на эти вызовы стал комплексный подход к проектированию водосточных систем.
Интегрированный подход позволил создать целую экосистему продуктов для решения любых задач по водоотведению:
-
Парапетные воронки. Применяются для отвода воды через парапет или стену здания. Интеграция с фартуком особенно важна для этих сложных узлов, так как они проходят сквозь вертикальную конструкцию.
-

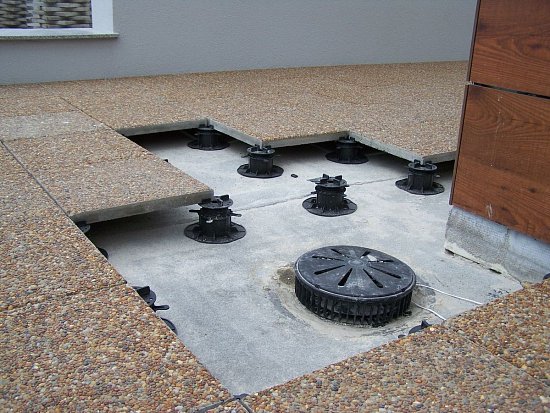

Двухуровневые воронки. Незаменимы для инверсионных или эксплуатируемых кровель (террасы, «зеленые» крыши). Их конструкция позволяет одновременно отводить воду с двух уровней: с основной гидроизоляции (нижний дренажный уровень) и с финишного покрытия, например, из-под тротуарной плитки (верхний уровень).
-
Трапы для эксплуатируемых кровель. Это специализированные воронки, предназначенные для установки непосредственно в финишное покрытие эксплуатируемых кровель, террас или паркингов. Они оснащаются прочной декоративной решеткой (трапом) и часто имеют небольшую монтажную высоту для интеграции в стяжку.
-
Воронки с электроподогревом. Ключевое решение для регионов с холодным климатом. Встроенный саморегулирующийся греющий кабель предотвращает образование наледи в воронке и на прилегающем участке, обеспечивая бесперебойный водоотвод в зимний период и в межсезонье. Если их заменить на обычные, то талая вода с кровли замерзнет в холодной воронке, образуя ледяную пробку. Водосток перестанет работать, на кровле скопится стоячая вода, которая создает критическую нагрузку на конструкции здания и под давлением найдет малейшие пути для протечки в кровельном ковре. Встроенный греющий кабель не позволит льду сформироваться, гарантируя, что система водоотведения будет работать не только летом, но и в любой день оттепели.
-
Ремонтные воронки. Специальные воронки со встроенным уплотнителем из эластичного каучука. Они позволяют быстро и надежно отремонтировать старый водосток (например, чугунный или поврежденный пластиковый), вставляясь непосредственно в существующую трубу без демонтажа кровельного пирога.
-
Надставные элементы, листоуловители и дренажные кольца. Эти элементы являются неотъемлемой частью системы. Первые позволяют «нарастить» высоту стандартной или двухуровневой воронки, если на кровле используется утеплитель большой толщины или создается дополнительный слой (например, при укладке плитки на опоры). Листоуловитель защищает водосток от засорения листвой и мусором, а дренажное кольцо служит верхним приемным элементом на инверсионных кровлях, удерживая балласт или плитку.
-
Кровельные аэраторы. Хотя они и не отводят воду, но являются неотъемлемой частью здоровой кровельной системы. Аэраторы выводят избыточное давление водяного пара из-под гидроизоляционного ковра, предотвращая образование вздутий.
>> О том, как утеплять кровлю, читайте в статье >>
Технология монтажа: количество воронок, порядок размещения, установка
Прежде чем говорить о технологии монтажа, необходимо определить, где и в каком количестве следует размещать кровельные воронки. Главное правило — в самой низкой точке. Уклоны на плоской кровле (разуклонка) формируются специально для того, чтобы направлять всю воду к заранее определенным местам — именно там и должны находиться воронки. Также их размещают в ендовах и на пересечении уклонов. Эти зоны являются естественными концентраторами водных потоков.
Важно соблюдать отступ от стен и парапетов. Рекомендуется размещать воронки на расстоянии не менее 50-60 см от вертикальных конструкций. Это упрощает монтаж, обслуживание и снижает риск образования наледи в углах.
Расчет количества должен учитывать три ключевых фактора: площадь водосбора, интенсивность осадков и пропускную способность воронки. Также надо изучить характеристику самой модели воронки, которая указывает, какой объем воды она способна отвести в единицу времени (л/с). Расчет выполняется согласно требованиям СП 17.13330.2017 «Кровли». На каждую замкнутую секцию кровли должно приходиться не менее двух воронок, либо одна воронка и один аварийный перелив.
Современный подход к проектированию обязательно предполагает наличие двух независимых систем: основной и аварийный водоотвод. Основная система работает в штатном режиме, отводя дождевую и талую воду во внутренний водосток. Аварийная система включается в работу только в случае засора основной системы или экстремальных осадков. Чаще всего ее реализуют с помощью парапетных воронок, установленных на 3-5 см выше уровня основных воронок. Это предотвращает скопление критической массы воды на кровле и защищает здание от перегрузки и протечек.
После того как схема расположения воронок определена и рассчитана, можно переходить к их монтажу. Он сводится к быстрой и надежной интеграции. Для ПВХ и битумных кровель применяется гомогенное соединение — фартук воронки сваривается или наплавляется на кровельный ковер, образуя монолитный узел. Для ремонта и универсальных задач используется механический прижим фланцем через надежный EPDM-уплотнитель, что исключает применение недолговечных герметиков.
Заключение
Эпоха, когда водосточная воронка была простым и универсальным компонентом, безвозвратно ушла. Эволюция самой плоской крыши, превращение ее в сложный, многофункциональный «пирог» потребовала такого же системного подхода и к отведению воды. Этот подход начинается не с выбора отдельного элемента, а с грамотного проектирования всей системы, включая основной и аварийный водоотводы. Он предлагает готовые, выверенные решения для самых сложных узлов: двухуровневые воронки для эксплуатируемых террас, модели с подогревом для защиты от наледи, ремонтные комплекты для старого фонда.
Специалисты ТСК Дипломат готовы помочь с подбором и компоновкой системы водоотведения, покупкой подходящих кровельных воронок и других элементов, доставкой продукции на объект. Вместе мы решим любые строительные задачи!
