Современная система водоотведения — это комплексное решение, включающее несколько взаимосвязанных компонентов. Так, водосток с кровли отводит влагу на землю, ливневая канализация работает с поверхностными потоками, а глубинный дренаж препятствует негативному воздействию грунтовых вод. Отвод поверхностного стока играет особую роль, так как его объем превышает объем подземных вод. Если не организовать эффективное отведение талой и дождевой влаги, то она создаст массу проблем. Представьте себе, как после сильного дождя улицы превращаются в реки, а участок возле дома — в болото, от которого страдают все: люди, растения и постройки.

Грамотно спроектированная ливневая канализация не только предотвратит затопление, но и поможет поддерживать баланс экосистем, минимизирует эрозию почвы и защитит объекты и покрытия от разрушений.

В статье рассмотрим подробнее принцип действия ливневки, ее особенностях, критериях выбора компонентов и технологии монтажа.

zima (7).png

Почему важна ливневая канализация и что включает система?

Комплекс инженерных сооружений собирает и перемещает дождевые и талые воды с различных участков. Ливневая канализация решает следующие задачи:

  • Защищает территории от затопления во время обильных дождей и таяния снега.
  • Предотвращает эрозию почвы и разрушения дорожного покрытия, мощения на тротуарах и площадях.
  • Снижает нагрузки на грунтовые воды и фундаменты зданий. Если с поверхностным стоком никак не бороться, при инфильтрации (впитывании) в грунт талая и дождевая влага превращаются в подземную воду, что создает дополнительные проблемы, в том числе для фундамента.
  • Обеспечивает контролируемый сток поверхностных вод.

Ливневая система состоит их нескольких взаимосвязанных компонентов со своими функциями. Она работает сразу в двух плоскостях: поверхностный водоотвод собирает воду с придомовых территорий, дорожек, площадок, парковок и газонов через точечные дождеприемники, лотки с решетками, желоба. Подземная часть транспортирует потоки к месту сброса или инфильтрации по системе трубопроводов, колодцев и очистных сооружений. Подробнее об этом далее.

Дождеприемники, лотки и другие элементы сбора воды с поверхности

Элементы системы будут различаться в зависимости от того, где их устанавливают. Так, обустройство городской среды требует особого подхода из-за высоких нагрузок, строгих эстетических требований и необходимости очистки стоков от нефтепродуктов и тяжелых металлов. В целом для качественной реализации ливневки применяют два основных типа поверхностного водоотвода:

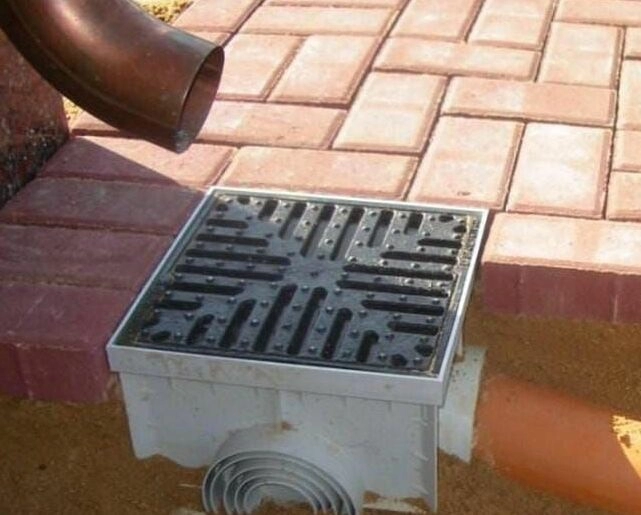

Точечный водоотвод идеален для локальных зон сбора воды: низких точек на площадке, участков у водопроводных кранов, мест подключения дренажных труб. Основной элемент — дождеприемник (ливнеприемник, дождесборник). Это специальный колодец с решеткой, через которую вода попадает в ливневую канализацию.


Дождеприемники классифицируются по максимальной нагрузке, которую они способны выдержать. От этого зависит материал, из которого выполнены изделия: пластик, чугун или полимербетон.

  • A15 (до 1,5 тонн) предназначены для пешеходных зон и частных территорий. Как правило, выполнены из пластика. Например, для отмостки дома или садовых дорожек подойдет дождесборник Spark ДС-25-ПП-У от Стандартпарка.
  • B125 (до 12,5 тонн) можно применять для парковок легковых автомобилей и проездов, въездных зон, дороги с малой интенсивностью движения легкового транспорта. Например, дождеприемник пластиковый (в сборе) 300х300 мм от Аквастока. Изделие оснащено двумя перегородками для защиты от неприятного запаха и корзиной для мусора. Также производитель предлагает дополнительно пластиковую решетку для монтажа в пешеходных зонах и чугунную при установке на дорогах.
  • C250 (до 25 тонн) применяют для обустройства улично-дорожных и внутриквартальных ливневых сетей, а также в качестве точечного дождеприемника в зонах со средней и большой площадью водосбора (свыше 0,1 га). Изделия выполняют из чугуна либо полимербетона и оснащают чугунными решетками.
  • D400 (до 40 тонн). Усиленная версия предыдущего варианта, подходящая для устранения сточных вод с проезжих дорог, пешеходных зон с высокими нагрузками, строительных территорий.
  • E600 и F900 используют в промышленных зонах и местах с особыми нагрузками (взлетные полосы).

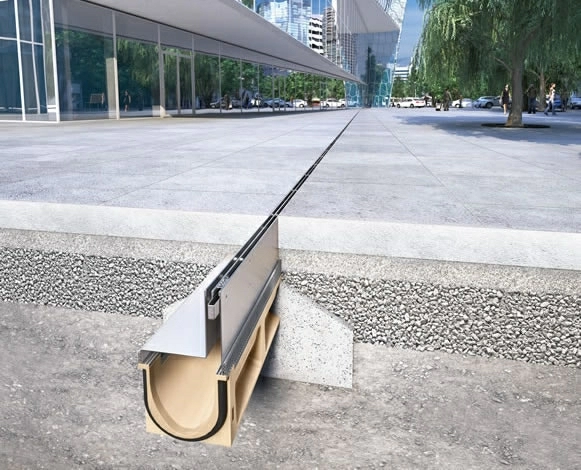

Линейный водоотвод состоит из открытых лотков, которые укладывают в определенном направлении в случае отвода воды с больших площадей. Система эффективна для протяженных участков: вдоль дорожек, по периметру дома, перед гаражом, верандой или въездными воротами. Благодаря аккуратным линиям лотков территория выглядит эстетично. Изделия изготавливают из пластика, бетона либо полимербетона и применяют согласно нагрузкам. Могут быть как с решетками, так и без, при этом производители советуют устанавливать их для безопасности передвижения и задержания крупного мусора.

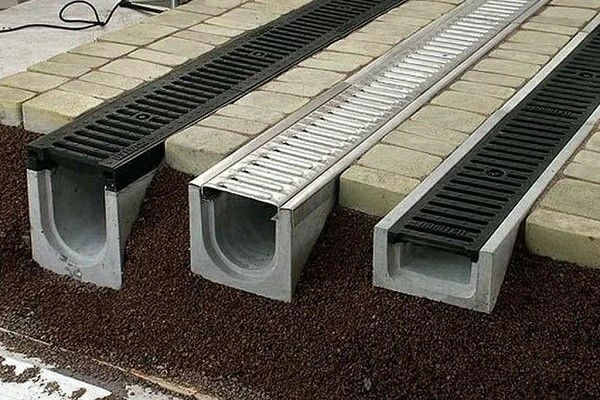

Для зон с небольшими нагрузками подойдут пластиковые лотки различной глубины, оснащенные пластиковыми решетками. Для территорий с более высокими нагрузками лучше применять бетонную или полимербетонную продукцию с усиленными решетками: чугунными либо из оцинкованной стали.


На объектах с повышенными требованиями к дизайну и умеренным объемом осадков применяют желоба с щелевыми насадками, превращающие стандартный водоотвод в элегантное и практически незаметное решение с минимальной видимой частью в виде тонкой линии на поверхности мощения.
Пескоуловители устанавливают в самой нижней точке системы. Они предотвращают попадание песка, листвы, грунта и гравия в канализационные трубы, что существенно продлевает срок их службы и сокращает расходы на обслуживание. Периодическая очистка пескоуловителя, а именно корзины внутри него, гораздо проще и дешевле, чем прочистка всей системы стоков.


Пескоуловители устанавливают в самой нижней точке системы. Они предотвращают попадание песка, листвы, грунта и гравия в канализационные трубы, что существенно продлевает срок их службы и сокращает расходы на обслуживание. Периодическая очистка пескоуловителя, а именно корзины внутри него, гораздо проще и дешевле, чем прочистка всей системы стоков.

Трубы и колодцы для ливневой канализации

Трубопроводы. Для частных участков обычно используются гладкостенные ПВХ или гофрированные полипропиленовые трубы диаметром от 110 до 315 мм, что достаточно для отвода стоков с территории среднего размера. Для городских улиц и районов необходимы трубы от 400 до 800 мм, а для магистральных коллекторов и главных городских артерий — от 1000 до 2000 мм и более.

В городских условиях часто используются железобетонные, стеклопластиковые или полиэтиленовые трубы повышенной прочности, способные выдерживать значительные нагрузки, большие объемы стоков и обеспечивать длительный срок эксплуатации без ремонта. На крупных магистральных коллекторах диаметр труб может достигать нескольких метров для обеспечения пропускной способности при пиковых нагрузках во время сильных ливней или паводков.
Фильтрационные системы. Для более тщательной очистки ливневых стоков перед сбросом в естественные водоемы или инфильтрацией в грунт применяются фильтрационные колодцы и локальные очистные сооружения. Они удаляют из воды не только механические примеси, но и нефтепродукты, соли и другие загрязнители.

Обратите внимание, что современные экологические требования часто предписывают очистку ливневых стоков перед сбросом в природные водоемы или даже в централизованную канализацию. Для небольших объектов часто достаточно установки септика-отстойника с фильтрующим наполнителем, который задерживает основные загрязнения. Для более требовательных условий применяются многоступенчатые системы с механической и биологической очисткой.
Смотровые колодцы. Устанавливаются в местах изменения направления или диаметра трубопровода и обеспечивают доступ для обслуживания системы.

Распределительные узлы. Позволяют объединять потоки от различных источников или, наоборот, разделять их для дальнейшей транспортировки или очистки.

Особенности проектирования ливневой канализации

При проектировании необходимо учитывать несколько ключевых моментов:

  • Расчет пропускной способности. Зависит от площади водосбора, интенсивности осадков в регионе и типа поверхности (кровля, асфальт, грунт). Для среднего участка 10-15 соток обычно достаточно трубопровода диаметром 110-160 мм.
  • Уклоны и глубина заложения. Минимальный уклон для самотечной системы должен составлять 0,5-1 см на погонный метр. Глубина заложения трубопровода должна быть не менее глубины промерзания грунта в регионе или предусматривать специальную теплоизоляцию.
  • Защита от обратного потока. Важно предусмотреть обратные клапаны или другие решения, предотвращающие затопление территории при переполнении системы во время сильных ливней.

Практические аспекты монтажа ливневой канализации

  1. Разметка территории. Определите линии укладки водоотвода и вырыть траншею шире лотков на 30-40 см и глубже на 10-15 см. Установите точки подключения к основной канализации или месту сброса воды.

  2. Формирование основания. Для укладки лотков необходимо надежное основание, включающее бетонные слои, песок и щебень общей толщиной не менее 10 см. Обеспечьте уклон для стока воды (минимум 0,5-1%).

  3. Гидроизоляция. Для предотвращения протечек герметизируйте стыки.

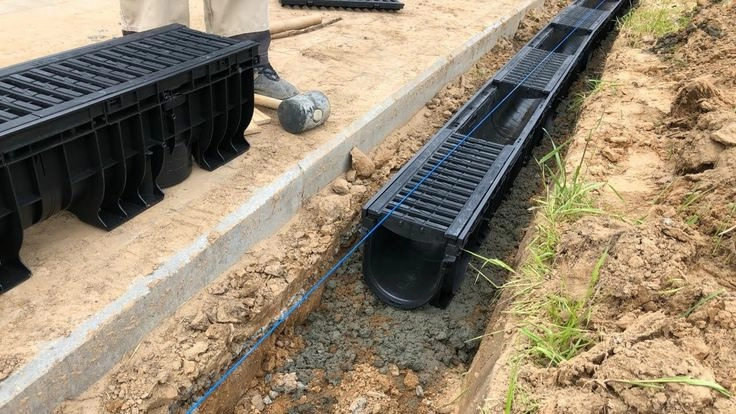

  4. Установка ключевых элементов. Начиная с опорных точек проводят монтаж дождеприемников, которые соединяют с канализационными колодцами соответствующими трубами. Лотки укладывают с соблюдением уклона, их стыки герметизируют полиуретановым герметиком. Для легких полимерных лотков возможна предустановка, а бетонные каналы собирают в траншее.

  5. Крепление решеток. Закрепите решетки болтами, предварительно очистив места фиксации. Защитите каналы пленкой во время монтажа.

  6. Бетонирование. Установите крепежи по бокам лотка и залейте бетонную обойму. Для каналов классов A15 или B125 допускается неполное бетонирование, для классов D400 обязательна заливка по всей высоте. Решетки должны находиться на 5 мм ниже уровня покрытия.

  7. Сопряжение с дорожным покрытием. При большой площади покрытия создайте деформационный шов 10 мм для компенсации расширения.

  8. Завершающие работы. Проверьте уклоны и герметичность системы, тестируйте работоспособность методом пробного залива воды и очистите лотки от строительного мусора.


Эксплуатация и обслуживание ливневой канализации

Любая система водоотведения требует периодической очистки от накопившихся загрязнений. Частота очистки зависит от интенсивности эксплуатации: для частных участков достаточно проводить ее 1-2 раза в год, для городских территорий — ежеквартально.

Перед наступлением холодов рекомендуется провести тщательную очистку системы от листвы и другого мусора, проверить работоспособность всех элементов. В регионах с суровыми зимами может потребоваться установка нагревательных элементов для предотвращения обледенения критически важных узлов.

Заключение

Современные технологии и материалы позволяют создавать эффективные системы ливневой канализации, которые не только функциональны, но и эстетически привлекательны, что особенно важно для городских территорий и частных владений с продуманным ландшафтным дизайном.

Специалисты ТСК Дипломат подберут все необходимые компоненты для создания ливневой канализации на ваших площадках. А в следующей статье читайте о другом крыле водоотведения — глубинном дренаже, его особенностях и отличиях от ливневой системы. Не пропустите!
