Деформационный шов типа ДШВ-20 используется для стыков в конструкции пола высотой от 20 мм. Монтаж направляющих производится закладным способом под плиточный клей.

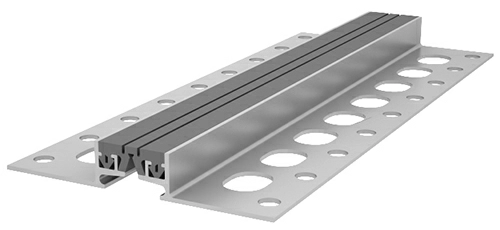

Дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине.
Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками внутри помещения.
Прямое назначение ДШВ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.
Прижимные планки выполнены из алюминия.
Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).
Особенности и возможности изделия:
- Высокая эластичность компенсатора
-
Химическая стойкость
-
Стойкость к моющим средствам
Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.
Устройство
|
Компенсатор
|
Перемещение, мм
|
Размеры, мм
|
Нагрузка, МПа
|
сжатие
|
растяжение
|
вертикальный сдвиг
|
А (ширина шва)
|
В (ширина вставки)
|
C (ширина профиля)
|
ДШВ-20/025
ДШВ-20-УГЛ/030
|
В0-032
|
2
|
2
|
3
|
25
30
|
35
|
125
80
|
0,20
|
В1-032
|
5
|
5
|
3
|
В2-032
|
1
|
2
|
3
|
ДШВ-20/030
ДШВ-20-УГЛ/035
|
В0-038
|
5
|
5
|
4
|
30
35
|
40
|
130
85
|
0,18
|
В1-038
|
6
|
6
|
4
|
В2-038
|
2
|
2
|
4
|
ДШВ-20/040
ДШВ-20-УГЛ/045
|
В0-049
|
9
|
9
|
6
|
40
45
|
50
|
140
95
|
0,14
|
В1-049
|
10
|
10
|
6
|
В2-049
|
2
|
3
|
6
|
ДШВ-20/050
ДШВ-20-УГЛ/055
|
В0-060
|
12
|
12
|
8
|
50
55
|
60
|
150
105
|
0,10
|
В1-060
|
15
|
15
|
8
|
В2-060
|
3
|
3
|
8
|
ДШВ-20/060
ДШВ-20-УГЛ/065
|
В0-068
|
14
|
14
|
10
|
60
65
|
65
|
160
115
|
0,05
|
