Деформационный шов тип ДШВ-20/040

Деформационный шов тип ДШВ-20/040 – ТСК Дипломат
Отзывов: 0
Добавить отзывДобавить отзыв

Описание товара:

Алюминиевый профиль — 3 м.
Компенсатор — бухта 30 м.

Характеристики:
Все характеристики
Бренд
Аквастоп
Материал
ТЭП
Дополнительные фотографии
Загрузить / Загрузить / Загрузить
Максимальная нагрузка
интенсивная пешеходная
Материал компенсатора
ТЭП
Метод монтажа
закладной
Тип профиля
прямой

Описание товара

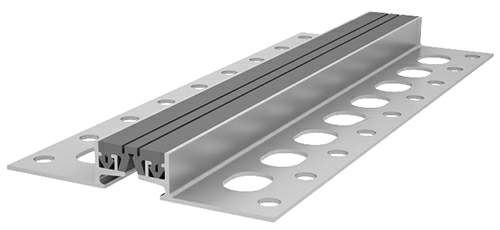

Деформационный шов типа ДШВ-20 используется для стыков в конструкции пола высотой от 20 мм. Монтаж направляющих производится закладным способом под плиточный клей.

Дилатационное устройство представляет собой металлические направляющие с эластичным профилированным компенсатором посередине.

Данный вид является нагружаемым и подходит для участков исключительно с пешеходными эксплуатационными нагрузками внутри помещения.

Прямое назначение ДШВ — обустройство деформационного шва, уменьшающего нагрузку на элементы конструкций на участках потенциальных деформаций.

Прижимные планки выполнены из алюминия.

Компенсаторы для нагружаемых деформационных швов изготавливаются из термоэластопласта (ТЭП).

Особенности и возможности изделия:

  • Высокая эластичность компенсатора
  • Химическая стойкость
  • Стойкость к моющим средствам

Допустимые показатели перемещений (вертикальный сдвиг, сжатие и растяжение) представлены в таблице ниже.

Устройство Компенсатор Перемещение, мм Размеры, мм Нагрузка, МПа
сжатие растяжение вертикальный сдвиг А (ширина шва) В (ширина вставки) C (ширина профиля)
ДШВ-20/025
ДШВ-20-УГЛ/030 		В0-032 2 2 3 25
30 		35 125
80 		0,20
В1-032 5 5 3
В2-032 1 2 3
ДШВ-20/030
ДШВ-20-УГЛ/035 		В0-038 5 5 4 30
35 		40 130
85 		0,18
В1-038 6 6 4
В2-038 2 2 4
ДШВ-20/040
ДШВ-20-УГЛ/045 		В0-049 9 9 6 40
45 		50 140
95 		0,14
В1-049 10 10 6
В2-049 2 3 6
ДШВ-20/050
ДШВ-20-УГЛ/055 		В0-060 12 12 8 50
55 		60 150
105 		0,10
В1-060 15 15 8
В2-060 3 3 8
ДШВ-20/060
ДШВ-20-УГЛ/065 		В0-068 14 14 10 60
65 		65 160
115 		0,05

Характеристики

Размеры
Длина 3000 мм
Ширина 140 мм
Деформационный шов
Сжатие, мм 10
Растяжение, мм 10
Сдвиг продольный, мм 6
Нагрузка, МПа 0,14
Прочие
Бренд Аквастоп
Производитель
Материал ТЭП
Дополнительные фотографии Загрузить / Загрузить / Загрузить
Максимальная нагрузка интенсивная пешеходная
Материал компенсатора ТЭП
Метод монтажа закладной
Тип профиля прямой
Страна бренда Россия
Тип Деформационный шов тип ДШВ
Единица измерения шт.
Гарантия 5 лет
