Разуклонка плоской кровли: секреты профессионального водоотведения

Содержание

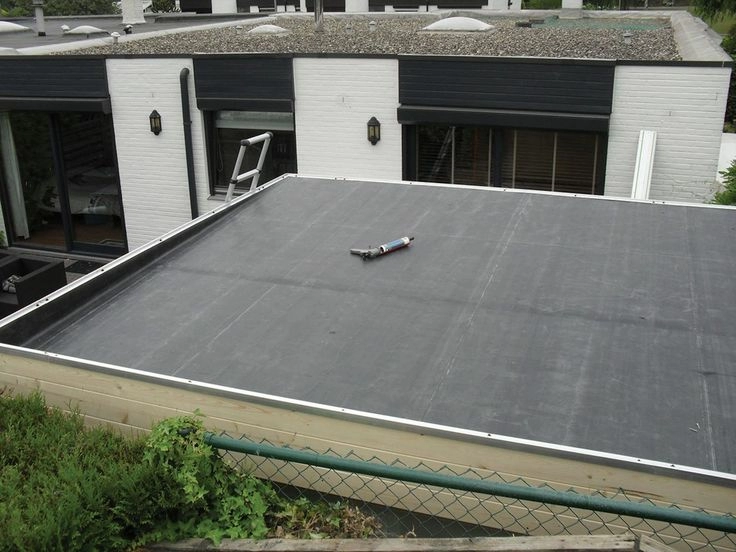

Плоская кровля давно перестала быть редкостью в современном строительстве. Промышленные здания, торговые центры, жилые комплексы и коттеджи — плоские крыши становятся все популярнее благодаря своей экономичности и возможности эффективного использования пространства. Однако у этого решения есть ахиллесова пята — застой воды, который может обернуться катастрофическими последствиями.

По данным исследований, более 70% всех протечек и повреждений плоских кровель связаны именно с неправильным водоотведением. Застоявшаяся вода не только увеличивает нагрузку на конструкцию (1 м² воды глубиной 10 см весит около 100 кг!), но и разрушает гидроизоляционный материал, сокращая срок службы кровли в 2-3 раза.

Решение этой проблемы кроется в грамотно спроектированной системе разуклонки — создании необходимых уклонов для отвода воды. Рассмотрим современные подходы к обеспечению эффективного водоотведения с плоских кровель и выясним, какие технологии сегодня доминируют на рынке.

Основы разуклонки плоской кровли

Уклон в кровельной терминологии — это наклонная поверхность, обеспечивающая направленное движение воды к водосборным (кровельным) воронкам. Величина уклона обычно выражается в процентах или градусах и показывает отношение перепада высот к горизонтальному расстоянию.

Контруклон — это участок кровли с обратным уклоном, формирующий ендову (линию стыка двух скатов), которая направляет поток воды к водоприемным воронкам. Контруклоны играют важнейшую роль в эффективном водоотведении, особенно на сложных кровлях с множеством препятствий.

Согласно строительным нормам и правилам, минимальный уклон плоской кровли должен составлять 1,5-2%. Это означает, что на каждый метр горизонтальной поверхности требуется перепад высот 1,5-2 см. Такой уклон обеспечивает достаточную скорость стока воды, предотвращая ее застой даже при небольших неровностях основания.

Правильно спроектированная система уклонов и контруклонов влияет на все аспекты эксплуатации кровли:

• Увеличивает срок службы гидроизоляционного материала до 30-50%
• Снижает вероятность образования протечек на 70-80%
• Уменьшает нагрузку на несущие конструкции
• Предотвращает разрушение теплоизоляционного слоя
• Минимизирует риск образования растительности на кровле

Схемы водоотведения на плоских кровлях: особенности и применение

Эффективность отвода воды с плоской кровли напрямую зависит от выбранной схемы водоотведения. Данная схема определяется с учетом геометрии крыши, расположения инженерного оборудования и конструктивных особенностей здания. Рассмотрим подробнее основные типы схем водоотведения:

1. Точечная схема водоотведения. Водоприемные воронки размещаются в низших точках кровли (ендовах), соединяясь с внутренними водостоками. Эффективна для больших площадей промышленных и коммерческих объектов. Преимущества: компактность системы, сохранение архитектурного облика. Требования: одна воронка на 150-200 м² кровли, минимум 500 мм от парапетов и вертикальных конструкций.
2. Периметральная схема водоотведения. Обеспечивает отвод воды от центра к краям кровли через наружные водосточные системы с желобами. Оптимальна для малых и средних зданий, особенно жилых. Преимущества: простота обслуживания, визуальный контроль, снижение риска внутренних протечек. Требует тщательной гидроизоляции примыканий и расчета пропускной способности.
3. Комбинированная схема водоотведения. Объединяет внутренние воронки и наружные водостоки, оптимизируя отвод воды согласно особенностям здания. Применяется для объектов сложной конфигурации с разными высотными отметками и при высокой интенсивности осадков. Преимущества: повышенная надежность за счет дублирования систем. Требует комплексного расчета распределения водосборных площадей и особого внимания к гидроизоляции переходных зон.

>> Подробнее про гидроизоляцию кровли читайте в статье >>

Распространенные способы создания разуклонки

В современном профессиональном строительстве для формирования необходимых уклонов и контруклонов на плоских кровлях применяют преимущественно три технологических решения, каждое из которых имеет свои технические и эксплуатационные преимущества.

Основными современными способами формирования разуклонки являются: цементно-песчаная стяжка с переменной толщиной, легкие сыпучие утеплители (керамзит или перлит) и клиновидная теплоизоляция из минеральной ваты либо экструзионного пенополистирола и PIR-плит.

Каждая из этих технологий имеет свою область применения, особенности монтажа и эксплуатационные характеристики, которые необходимо учитывать при проектировании и устройстве кровельных систем. Рассмотрим каждый способ подробнее и определим их преимущества и недостатки.

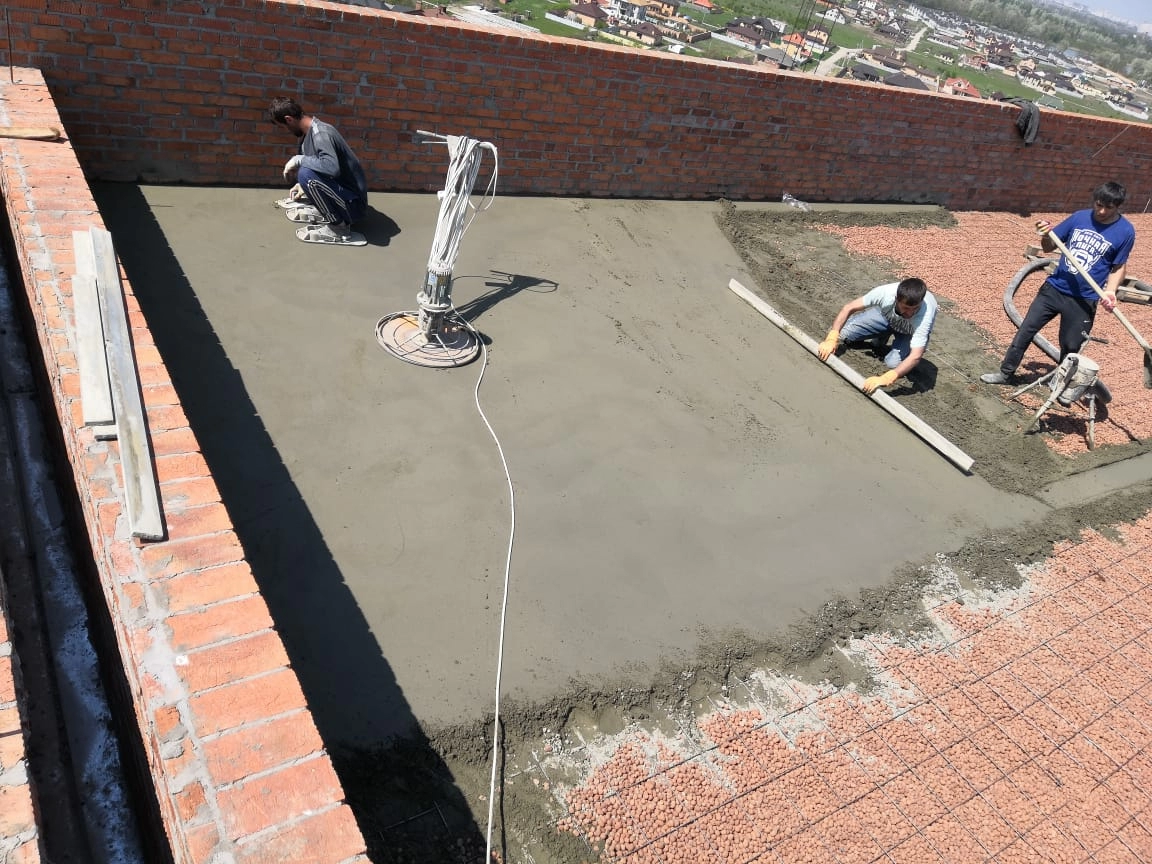

Стяжка переменной толщины.

Технология предполагает устройство цементно-песчаной стяжки с заданным уклоном поверх плоского основания. К преимуществам метода относят высокую прочность, долговечность и возможность создания сложных уклонов. Такая стяжка также послужит хорошей основой для гидроизоляционного ковра.

Из недостатков можно выделить значительный вес (до 250 кг/м² при максимальной толщине), длительное время застывания и высыхания (до 28 дней) и возможность образования трещин. Для минимизации риска необходимо устраивать температурно-усадочные швы, строго соблюдать технологию приготовления и укладки раствора, а также обеспечивать правильный режим твердения (что особенно критично в холода). Дополнительно рекомендуется применение фиброволокна и специальных пластификаторов, повышающих трещиностойкость стяжки.

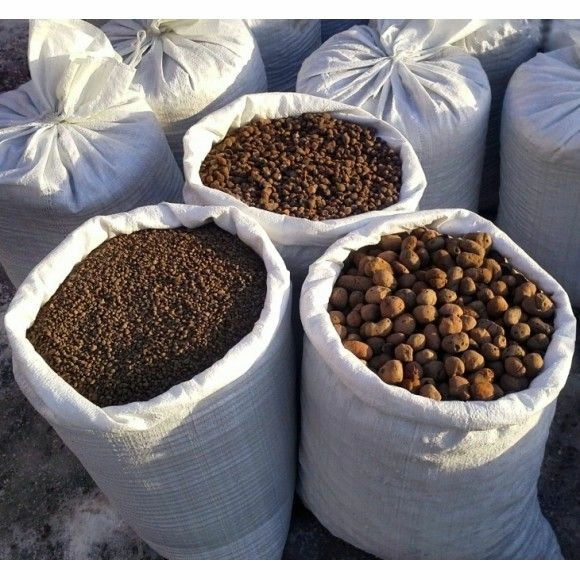

Сыпучие материалы (керамзит, перлит).

Разуклонка из керамзита широко применяется до сих пор, особенно в бюджетном строительстве и при реконструкциях, и включает несколько последовательных технологических этапов:

1. Тщательную очистку основания и устройство качественного пароизоляционного слоя.
2. Установку направляющих маяков, определяющих проектные высотные отметки.
3. Послойную засыпку керамзита с обязательным уплотнением каждого слоя. Оптимальным вариантом для основного слоя станет фракция керамзита 10-20 мм, для выравнивающего — 5-10 мм.
4. Выравнивание поверхности по установленным маякам.
5. Устройство армированной цементно-песчаной стяжки толщиной 40-50 мм

Технологически важно учитывать, что поверх керамзитовой засыпки обязательно устройство цементно-песчаной стяжки толщиной не менее 40 мм, армированной сеткой с ячейкой 50×50 мм. Именно этот конструктивный слой обеспечивает формирование ровного и прочного основания для последующего монтажа гидроизоляционного ковра и защищает керамзитовую засыпку от механических повреждений в процессе эксплуатации.

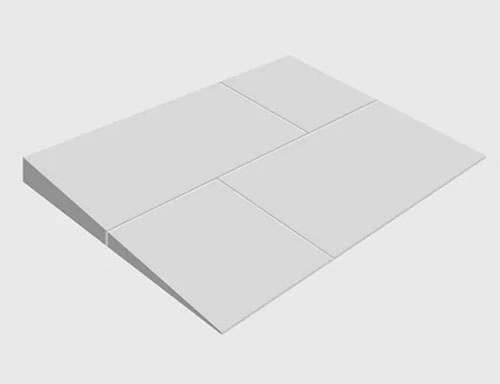

Клиновидная теплоизоляция — современное решение разуклонки

Клиновидная теплоизоляция — это инновационная система плит переменной толщины, специально разработанная для создания уклонов на плоских кровлях. Принцип решения основан на использовании плит, которые имеют форму клина с заданным углом наклона. Система включает основные уклонообразующие плиты (1,7%, 3,4%, 4,2%), элементы контруклонов и специальные доборные детали для сложных участков. Это позволяет создавать разуклонку любой сложности без необходимости подгонки материалов на месте. Есть и другие преимущества:

• Высокая точность геометрических размеров. Заводское производство обеспечивает точность геометрии плит с допуском не более ±2 мм, что гарантирует формирование ровных и точных уклонов. Отклонение от заданного угла наклона не превышает 0,2%.
• Отсутствие «мокрых» процессов и дополнительной нагрузки на конструкцию. В отличие от традиционных методов, клиновидная теплоизоляция не требует устройства стяжки и не создает значительной дополнительной нагрузки. Вес системы составляет от 3 до 15 кг/м² в зависимости от типа материала и толщины.
• Отсутствие скрытых расходов. В отличие от других методов, клиновидная теплоизоляция не требует дополнительных затрат на стяжку и армирование.
• Экономия времени монтажа до 70%. По сравнению с керамзитовой разуклонкой и цементно-песчаной стяжкой, монтаж клиновидной теплоизоляции происходит значительно быстрее. Отсутствие необходимости ждать высыхания стяжки позволяет сократить общие сроки строительства, а также работать в холода без специального теплооборудования.
• Интеграция с общим теплоизоляционным слоем кровли. Клиновидные плиты являются продолжением основного теплоизоляционного слоя, что исключает образование мостиков холода и обеспечивает равномерную теплоизоляцию всей кровли.

Выбор материала клиновидной теплоизоляции: рекомендации по применению

При выборе материала для клиновидной теплоизоляции необходимо руководствоваться конкретными условиями проекта и требованиями к кровельной системе. Каждый тип материала имеет свои особенности применения. Так, системы из минеральной ваты применяют на объектах с повышенными требованиями к пожарной безопасности (класс пожарной опасности КМ0), при устройстве кровель с битумными или битумно-полимерными материалами (выдерживает высокие температуры при монтаже), а также на объектах со сложной геометрией кровли, требующей фигурной подрезки элементов.

Клиновидная теплоизоляция из экструдированного пенополистирола (XPS) оптимальна для применения на кровлях с высокими точечными и распределенными нагрузками (эксплуатируемые кровли, террасы), в условиях повышенной влажности и регионах с большим количеством осадков (практически нулевое водопоглощение) и при ограничениях по весу кровельной конструкции (низкая плотность материала). Например, для крыш из профнастила выбор экструзии будет идеальным, так же как и применение схожего по свойствам аналога из полиизоцианурата (PIR).

Клиновидная PIR-теплоизоляция понадобится и при необходимости создания кровли с высокими требованиями к механической прочности, но с ограничениями по пожарной безопасности, не позволяющими применять XPS.

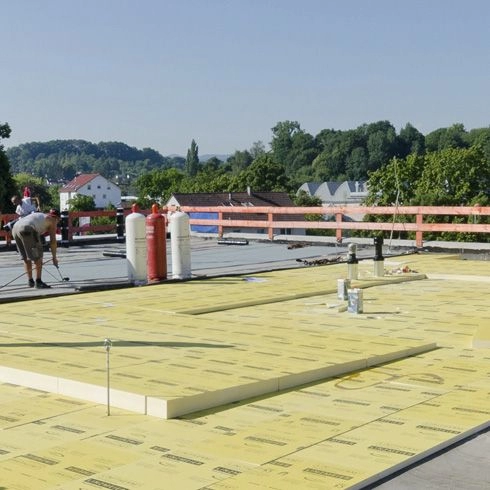

Принцип укладки клиновидной теплоизоляции на плоской кровле

Монтаж системы начинается от низшей точки кровли, как правило, от водоприемной воронки или ендовы, с постепенным продвижением к парапетам или коньку. В основе конструкции лежит базовый теплоизоляционный слой из плит стандартной толщины, который укладывается по всей площади подготовленного основания. После монтажа базового слоя приступают к формированию основного уклона. Для этой цели используют специализированные клиновидные плиты с уклоном 1,7%. При минераловатной системе разуклонки укладка осуществляется путем чередования плит типа A и B, которые образуют «пилообразный» профиль. Для заполнения образующихся перепадов применяют доборные плиты типа C, которые выравнивают поверхность до требуемого уклона.

В случаях, когда необходимо создать более крутой контруклон (например, в ендовах или у парапетов), используются плиты с увеличенным углом наклона: минераловатные 4,2% или полимерные XPS с уклонами 3,4% и 8,3%. Это позволяет эффективно отводить воду в нужном направлении даже на сложных участках кровли.

После формирования всех необходимых уклонов и контруклонов поверхность готова для укладки верхнего гидроизоляционного слоя. В зависимости от выбранного материала (битумные рулонные материалы или полимерные мембраны), может потребоваться устройство разделительного или защитного слоя. Минвата и PIR-плиты с подходящей облицовкой позволяют наплавлять гидроизоляцию непосредственно на поверхность.

Заключение

Грамотно спроектированная и выполненная разуклонка — ключевой элемент долговечной и надежной плоской кровли. Застой воды на кровле не просто неприятность, а серьезная проблема, которая со временем неизбежно приведет к протечкам и дорогостоящему ремонту. Экономия на этапе устройства разуклонки может обернуться многократно большими затратами на устранение последствий протечек и преждевременный ремонт кровли.
